Schmalganglager in der Logistik

Definition: Schmalganglager (SGL) – Die Königsdisziplin der Flächeneffizienz

Ein Schmalganglager (SGL) ist eine spezifische Bauform des Paletten-Hochregallagers, die sich durch extrem schmale Arbeitsgänge auszeichnet. Während konventionelle Breitganglager Arbeitsgänge von 2,50 Meter bis über 3,50 Meter aufweisen (primär für Frontstapler), operiert das SGL mit Gangbreiten von typischerweise nur 1,50 Meter bis 1,90 Meter.

Diese drastische Reduzierung der Verkehrsfläche ist der Kern des Konzepts: Sie dient der Maximierung des Flächennutzungsgrads (Verhältnis von Lagerfläche zu Gesamtfläche) und, in Kombination mit großen Regalhöhen (oft 12 bis über 17 Meter), des Raumnutzungsgrads. Ein SGL ist inhärent auf eine hohe Lagerdichte und -kapazität ausgelegt und findet sich häufig in Branchen mit hohem Lagerbedarf bei begrenzter (oder teurer) Grundfläche.

Kernmerkmale und technische Anforderungen (Lagerlogistik)

Der Betrieb eines SGL ist untrennbar mit speziellen Flurförderzeugen (FFZ) und baulichen Voraussetzungen verbunden.

Flurförderzeuge (MHE)

Standardstapler können in diesen Gängen nicht operieren. Es kommen ausschließlich Schmalgangstapler (auch VNA-Stapler) zum Einsatz. Man unterscheidet primär zwei Typen:

1. Man-Down-Geräte (Regalbediengeräte): Der Fahrer bleibt am Boden, während das Lastaufnahmemittel (z.B. Schwenkschubgabel oder Teleskopgabel) die Palette ein- und auslagert. Sie sind ideal für den reinen Palettenumschlag (Full Pallet In / Full Pallet Out).

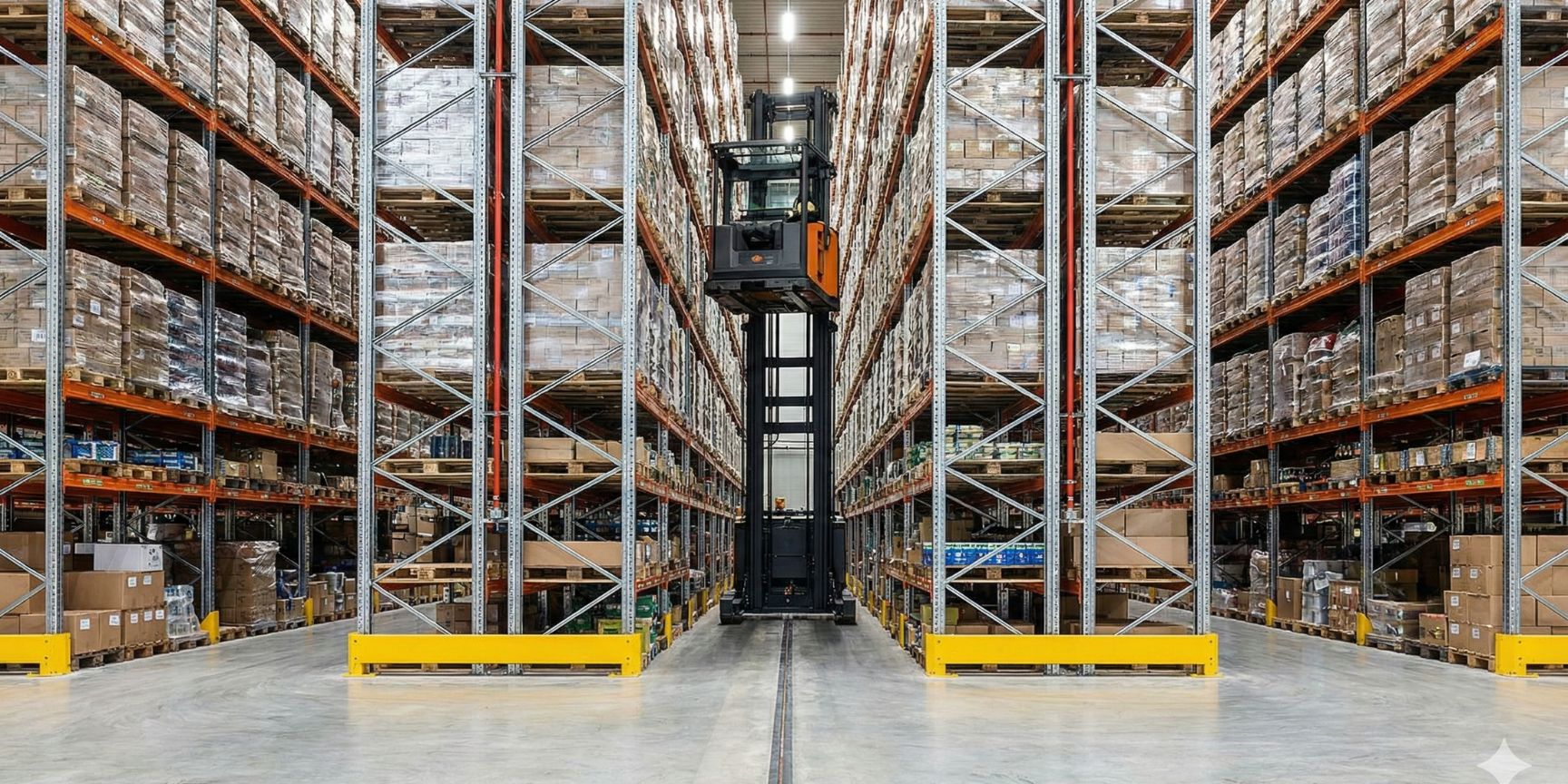

2. Man-Up-Geräte (Kommissionierstapler): Der Fahrer fährt mitsamt der Kabine auf die Entnahmehöhe. Dies ist essenziell, wenn im SGL auch direkt kommissioniert wird (Pick-by-Case oder Pick-by-Piece).

Zwangsführung im Gang

Aufgrund der minimalen Toleranzen können diese Stapler im Gang nicht frei manövriert werden. Sie benötigen eine Zwangsführung, um Beschädigungen an Regalen und Geräten zu verhindern und hohe Fahrgeschwindigkeiten zu ermöglichen.

• Mechanische Führung: Zwei seitlich am Boden angebrachte Führungsschienen (Zwangschienen), in denen seitliche Rollen am Stapler laufen. Dies ist eine robuste, aber unflexible Lösung.
• Induktive Führung (Induktivlenkung): Ein im Boden eingelassener Leitdraht erzeugt ein Magnetfeld, das der Stapler erkennt und dem er automatisch folgt. Dies ist die modernste Form, erlaubt einen "fugenlosen" Boden, erfordert aber eine präzise Installation.

FAQ: Wichtige Fragen und Antworten zum SGL

Frage 1: Ist ein Schmalganglager dasselbe wie ein Hochregallager (HRL)?

Antwort: Nicht zwangsläufig, aber meistens. "Hochregallager" (HRL) definiert sich primär über die Höhe (meist ab 12 Metern). "Schmalganglager" (SGL) definiert sich über die Gangbreite. In der Praxis ist ein SGL fast immer auch ein HRL, da die Investition in die schmalen Gänge (Flächeneffizienz) nur in Kombination mit großer Höhe (Raumeffizienz) wirtschaftlich sinnvoll ist. Ein HRL kann jedoch auch als Breitganglager ausgeführt sein.

Frage 2: Wie hoch ist die Umschlagleistung in einem Schmalganglager?

Antwort: Die Umschlagleistung pro Stapler ist oft sehr hoch, da die Weg- und Hubzeiten optimiert sind. Die Gesamtleistung des Lagers kann jedoch durch einen systemischen Engpass (Bottleneck) limitiert sein: In einem Schmalgang kann sich systembedingt immer nur ein einziges Flurförderzeug bewegen. Eine Überhol- oder Begegnungsverkehr ist ausgeschlossen. Die gesamte Ein- und Auslagerleistung dieser Gasse hängt von diesem einen Gerät ab. Eine sorgfältige Engpassanalyse und Simulation (z.B. Anzahl der Doppelspiele pro Stunde) ist daher vor der Implementierung unerlässlich.

Frage 3: Wie flexibel ist ein SGL bei Sortimentswechseln?

Antwort: Ein SGL ist hochgradig inflexibel. Die Regalkonstruktion und insbesondere die Zwangsführung (mechanisch oder induktiv) sind statisch. Eine spätere Umwidmung von SGL-Gängen in Breitgänge oder eine Änderung der Gangführung ist extrem kosten- und zeitaufwändig (insb. bei Induktivdraht im Boden). Das SGL eignet sich daher primär für relativ stabile Sortimente mit planbarem Umschlag.

Fokus Logistikimmobilie: Der Boden als Fundament des Erfolgs

Aus Sicht der Logistikimmobilie stellt das SGL die höchsten Anforderungen aller Lagertypen an die Halle.

Die "Super-Flat-Floor" Anforderung

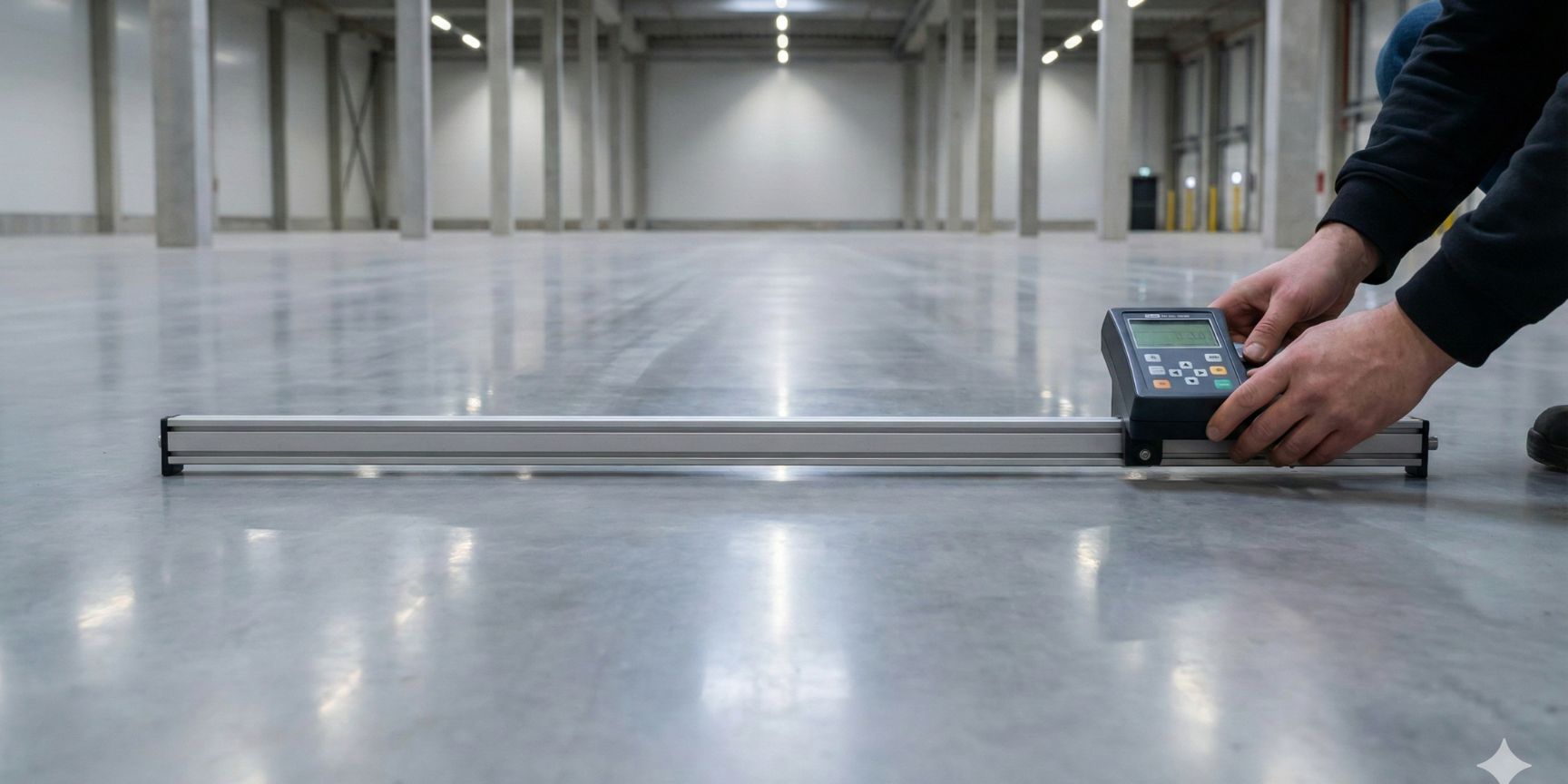

Der kritischste Punkt ist die Ebenheit der Bodenplatte. Schmalgangstapler, insbesondere bei Hubhöhen von 15 Metern und mehr, reagieren extrem sensibel auf kleinste Unebenheiten. Eine leichte Neigung am Boden führt in großer Höhe zu einer signifikanten Mastneigung, was die Positioniergenauigkeit drastisch reduziert und im schlimmsten Fall zur Kollision mit dem Regal führt.

• Zahlen & Fakten: Für SGL muss der Boden die strengen Toleranzen der DIN 15185 (für mechanische Führung) oder der noch schärferen VDMA-Richtlinie „Bodenbeschaffenheit für den Einsatz von Schmalgangstaplern“ (insb. bei induktiver Führung) erfüllen. Dies erfordert spezielle Einbauverfahren (z.B. Laser-Screed) und ist in der Herstellung der Halle ein signifikanter Kostenfaktor. Eine Sanierung eines "normalen" Hallenbodens auf SGL-Standard ist extrem teuer.

Weitere bauliche Aspekte

• Lichte Höhe (LH): Die lichte Höhe (Unterkante Binder oder Sprinkler) muss die Regalauslegung (z.B. 17 Meter) plus technischem Freiraum (mind. 1 Meter) zulassen.
• Brandschutz: Aufgrund der Höhe und Dichte sind oft spezielle Brandschutzkonzepte (z.B. ESFR-Sprinkler oder In-Rack-Sprinkler/Regalsprinkler) erforderlich, die höhere Anforderungen an die Wasserversorgung stellen.
• Vorfeld (Staging Area): Das SGL selbst ist oft ein "geschlossenes" System. Es benötigt eine ausreichend dimensionierte Vorzone (P&D-Stationen - Pick & Deposit), wo Paletten von Standardstaplern (z.B. Schubmaststapler) an die SGL-Geräte übergeben werden.

Relevanz in der Kontraktlogistik (3PL)

Für Kontraktlogistikdienstleister (3PL) ist das SGL ein zweischneidiges Schwert, aber oft ein strategisches Werkzeug.

• Hohe Flächeneffizienz: In teuren Logistikregionen (z.B. Ballungszentren) ermöglicht das SGL dem 3PL, auf derselben Grundfläche (Footprint) signifikant mehr Palettenstellplätze anzubieten. Dies senkt die Lagerkosten pro Palette und ist ein starkes Verkaufsargument in Ausschreibungen (Tendern).
• Langfristige Bindung: Aufgrund der hohen Investitionskosten (Immobilie, Technik) und der Inflexibilität wird ein SGL von einem 3PL meist nur für langfristige Kontrakte (z.B. 5-10 Jahre) mit stabilen, palettengängigen Gütern (z.B. FMCG-Reservelager, Automotive-Produktionsversorgung) realisiert.
• Geringe Flexibilität: Für volatile Kunden, E-Commerce-Fulfillment oder kurzfristige Geschäfte ist das SGL ungeeignet. Ein 3PL wird daher in einer Multi-User-Halle oft nur einen Teilbereich als SGL ausbauen, während der Rest als flexibles Breitgang- oder Blocklager dient.

Wirtschaftlichkeit: Hohe Investition (CAPEX) vs. Geringe Betriebskosten (OPEX)

Die Entscheidung für ein SGL ist primär eine wirtschaftliche Abwägung.

CAPEX (Investitionskosten):

• Signifikant höher als bei Breitganglagern.
• Kosten für den "Super-Flat-Floor".
• Kosten für die Zwangsführung (insb. Induktivdraht).
• Kosten für die teuren SGL-Stapler (oft 2-3x so teuer wie ein Schubmaststapler).

OPEX (Betriebskosten):

• Niedriger (pro Stellplatz) im laufenden Betrieb.
• Flächenkosten (Miete): Der größte Hebel. Ein SGL kann die Lagerkapazität auf gleicher Grundfläche um 40% bis 50% gegenüber einem Breitganglager steigern.
• Personalkosten: Durch hohe Automatisierung der Fahr- und Hubbewegungen und optimierte Prozesse (z.B. Doppelspiele) wird eine hohe Effizienz pro Operator erreicht.

Der Break-Even-Point liegt dort, wo die Einsparungen bei den Betriebskosten (insbesondere Miete und Personal) die höheren Anfangsinvestitionen über die geplante Nutzungsdauer (oft 7-10 Jahre) kompensieren.

Zusammenfassung: Vor- und Nachteile in der Praxis
