Die Schwalbenschwanz-Andienung und Sägezahn-Rampenanordnung

In der Planung von Logistikimmobilien ist die Schnittstelle zwischen Lagerhalle und LKW – der Verladebereich – der kritischste Punkt für den Materialfluss. Während die klassische 90-Grad-Andienung (ISO-Rampe) als Standard gilt, zwingen Grundstückszuschnitte und Prozessanforderungen Planer oft zu alternativen Geometrien. Hier kommen die Sägezahnrampe (Sawtooth Dock) und die oft synonym verwendete Schwalbenschwanz-Andienung ins Spiel. Dieser Artikel beleuchtet die baulichen, operativen und finanziellen Implikationen dieser Anordnungen.

Definition und Geometrie: Was ist das Sägezahnprofil?

Bei einer herkömmlichen Rampenanordnung stehen die LKW im 90-Grad-Winkel zur Außenwand der Halle. Dies erfordert jedoch ein maximales Vorfeld (Rangierfläche) für das Ein- und Ausparken.

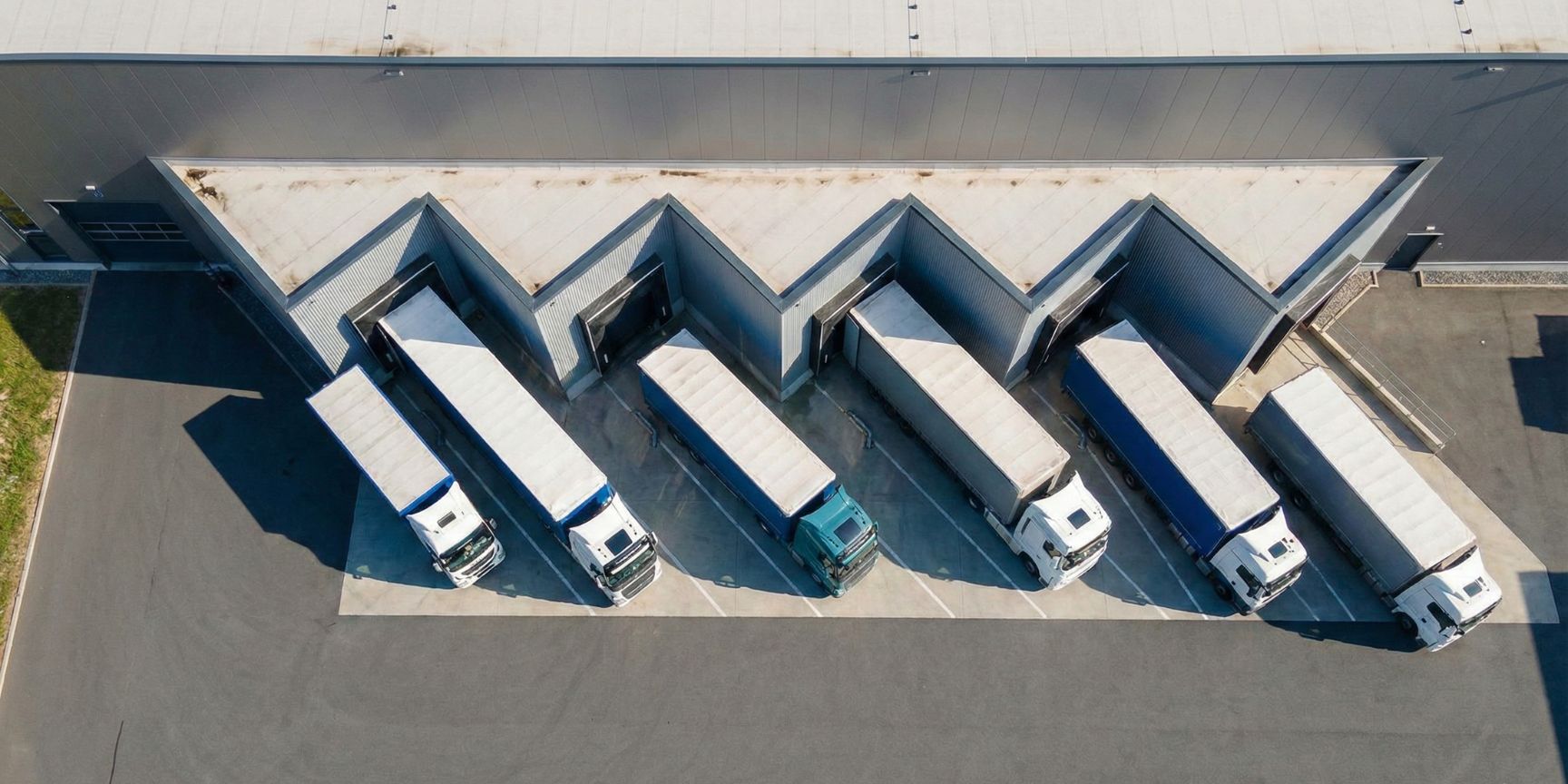

Das Sägezahnprofil bricht diese Linearität auf. Die Verladetore sind hierbei schräg zur Hauptfassadenflucht angeordnet. Die Außenwand der Immobilie verläuft im Zickzack – ähnlich den Zähnen einer Säge oder den Federn eines Schwalbenschwanzes. Gängige Winkel für diese Anordnung liegen zwischen 30° und 60°, wobei 45° ein häufiger Industriestandard ist.

Der primäre Treiber: Flächeneffizienz und Vorfeldtiefe

Der Hauptgrund für die Wahl einer Schwalbenschwanz-Anordnung ist fast immer der Mangel an Außenfläche. Die Geometrie beeinflusst direkt die benötigte Tiefe des Vorfeldes (Apron).

• 90°-Andienung: Ein Standard-Sattelzug (ca. 16,50 m) oder Gliederzug (ca. 18,75 m) benötigt für ein rechtwinkliges Andocken eine Rangiertiefe von ca. 32 bis 35 Metern (inklusive Fahrspur), um sicher in einem Zug andocken zu können.
• Sägezahn-Andienung: Durch die Schrägstellung verringert sich der benötigte Rangierabstand zur gegenüberliegenden Begrenzung (z.B. Zaun oder gegenüberliegende Halle). Bei einem 45°-Winkel kann die benötigte Vorfeldtiefe oft auf unter 20 bis 25 Meter reduziert werden.

Fakt: Dies ermöglicht die Errichtung funktionaler Logistikimmobilien auf schmalen Grundstücken ("Handtuch-Grundstücken"), die für eine klassische Cross-Docking-Anlage sonst ungeeignet wären.

Bautechnische Herausforderungen und Kostenfaktoren

Aus Sicht der Logistikimmobilien-Entwicklung ist die Sägezahnrampe ein zweischneidiges Schwert. Sie spart Grundstücksfläche, erhöht aber die Baukosten (Capex).

• Fassadenoberfläche: Durch die Zickzack-Führung verlängert sich die lfd. Meterzahl der Außenwand im Vergleich zu einer geraden Wand signifikant. Dies bedeutet mehr Materialaufwand für Wandpaneele, Sockel und Attika.
• Isolierung und Energie: Eine größere Hüllfläche bedeutet potenziell höhere Transmissionswärmeverluste. Zudem entstehen durch die komplexe Geometrie mehr geometrische Wärmebrücken, die bei der Planung von Kühlhallen (Cold Chain) besonders kritisch bewertet werden müssen.
• Vordächer und Entwässerung: Die Dachkonstruktion über den Sägezähnen ist komplexer. Die Dachentwässerung muss aufwendiger geplant werden, um bei Starkregen keinen Rückstau in die Senken der „Zähne“ zu leiten, was die Tore gefährden könnte.

Operative Sicht: Kontraktlogistik und Umschlaggeschwindigkeit

Für den Kontraktlogistiker im täglichen Betrieb bietet die Schwalbenschwanz-Andienung spezifische Vor- und Nachteile im Handling:

• Sichtverhältnisse: Da LKW in Europa überwiegend Linkslenker sind, ist das Rückwärtsfahren über die linke Schulter (Fahrerseite) einfacher und sicherer. Eine intelligent geplante Sägezahnrampe erzwingt einen Anfahrtswinkel, bei dem der Fahrer das Tor im Spiegel besser sieht als bei einer engen 90°-Situation ("Blind Side Backing" wird vermieden).

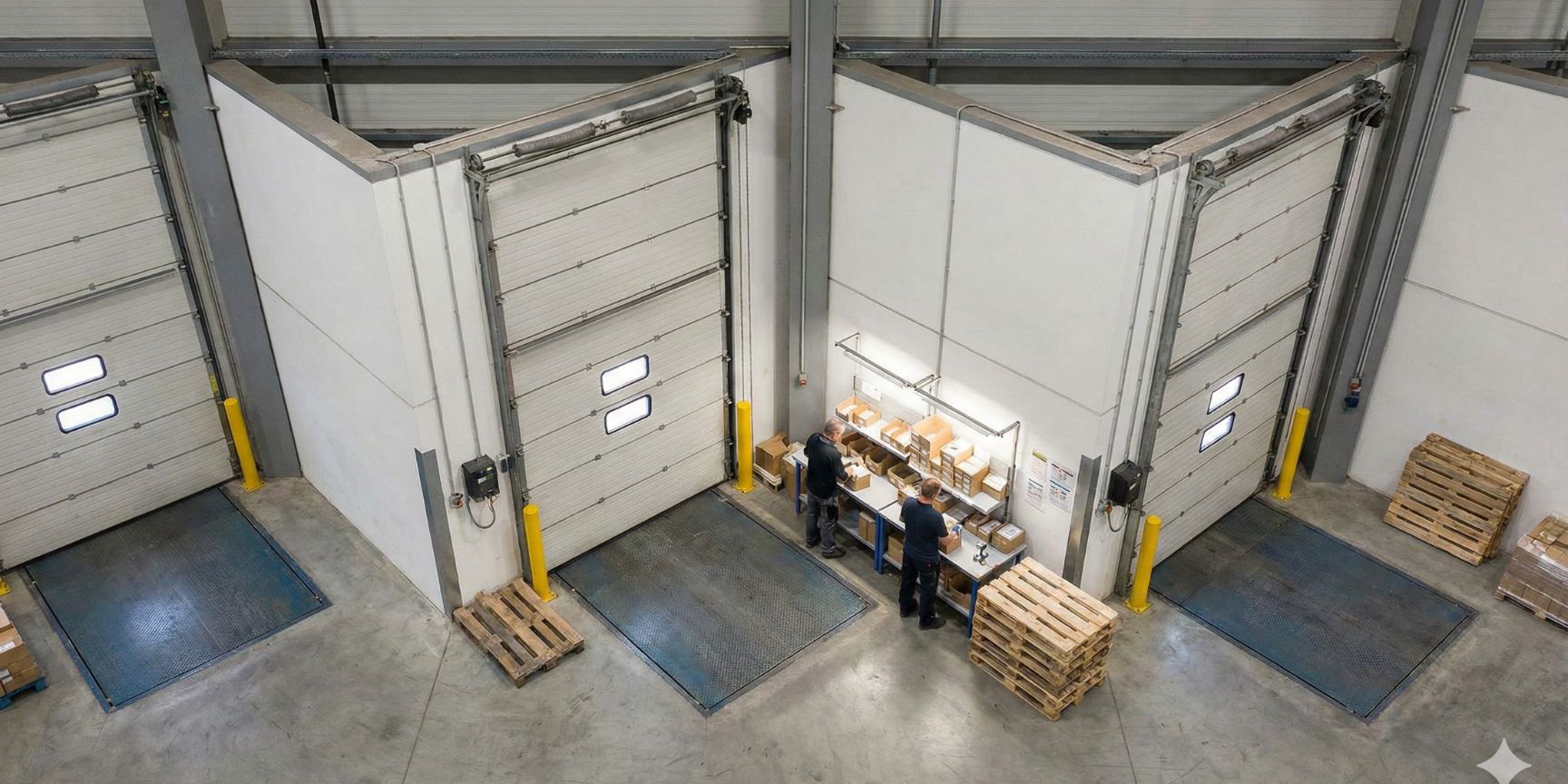

• Innenlayout: Die schrägen Tore erzeugen im Inneren der Halle dreieckige „tote Winkel“ zwischen den Toren. Diese Flächen sind schwer für Palettenstellplätze nutzbar. Sie eignen sich jedoch hervorragend für Value Added Services (VAS) Arbeitsplätze, Mülltrennung oder Ladungsträger-Depots.
• Torabstand: Bei extremen Winkeln kann es dazu kommen, dass die LKW außen zwar gut stehen, aber der Achsabstand der Tore (Center-to-Center) innen so gering wird, dass das gleichzeitige Beladen an zwei Nebentoren erschwert wird. Ein Mindestabstand von 4,00 bis 4,50 Metern zwischen den Torachsen sollte auch hier gewahrt bleiben.

Sonderfall: Die „echte“ Schwalbenschwanz-Halle

Während „Sägezahn“ meist nur die Fassade meint, gibt es in der Historie der Bahn- und Speditionslogistik auch Gebäude, die im Grundriss wie ein Schwalbenschwanz geformt sind (breite Front, schmaleres Ende oder umgekehrt), oft um Gleisanschlüsse und LKW-Verkehr zu kombinieren. In der modernen Kontraktlogistik bezieht sich der Begriff jedoch fast ausschließlich auf die Andienungssituation der LKW-Tore.

Fragen und Antworten (Q&A) zur Rampenplanung

Frage: Verringert eine Sägezahnrampe die Anzahl der möglichen Tore?Antwort: Ja, tendenziell. Da die schräge Anordnung pro Tor mehr Breite der Gesamtfront beansprucht als eine gerade Anordnung, passen auf 100 Meter Hallenlänge weniger Sägezahn-Tore als 90°-Tore. Die Flächenersparnis im Außenbereich wird also mit einer geringeren Tordichte „erkauft“.

Frage: Sind Sägezahnrampen für alle LKW-Typen geeignet?Antwort: Grundsätzlich ja. Jedoch muss der Winkel exakt berechnet sein. Wenn der Winkel zu steil ist (z.B. > 60°), können lange Fahrzeuge (wie der in Deutschland diskutierte Lang-LKW oder Gigaliner) Probleme bekommen, wenn der Zug beim Rangieren zu stark „einknickt“.

Frage: Wie wirkt sich das auf die Immobilienbewertung aus?Antwort: Neutrale Bewertung: Eine Immobilie mit Sägezahnrampen ist oft eine "Special Purpose"-Lösung. Sie ist funktional, aber Investoren bevorzugen oft den Standard (90°), da dieser flexibler für Nachmieter ist. Allerdings kann auf schwierigen Grundstücken die Sägezahn-Lösung den Wert erst generieren, indem sie Logistik überhaupt ermöglicht.

Fazit: Wann lohnt sich die Schwalbenschwanz-Andienung?

Die Sägezahn- oder Schwalbenschwanz-Andienung ist kein ästhetisches Feature, sondern ein Problemlöser für begrenzte Außenflächen.

Für Logistikentwickler und Nutzer gilt folgende Faustformel: Ist das Grundstück tief genug für 35 Meter Vorfeld, sollte immer die 90°-Standardrampe (gerade Fassade) gewählt werden – sie ist günstiger im Bau und energetisch effizienter. Zwingt der Grundstückszuschnitt jedoch zu Kompromissen, ist die Sägezahnrampe das Mittel der Wahl, um trotz Platzmangel eine hochfrequente Andienung sicherzustellen. Für den Logistikleiter bedeutet dies: Bessere Sicht für die Fahrer, aber etwas weniger Flexibilität auf der Bereitstellungsfläche im Inneren.
