Das Stützenraster: Strategisches Fundament der Logistikimmobilie

In der Welt der Logistikimmobilien ist das Stützenraster weit mehr als eine statische Notwendigkeit. Es ist die Maßeinheit, die über die Lagerdichte, die Prozessgeschwindigkeit und letztlich über die Drittverwendungsfähigkeit einer Halle entscheidet. Wer hier in der Planungsphase Fehler macht, zahlt diese über Jahrzehnte durch ineffiziente Flächennutzung zurück.

Was versteht man unter einem Stützenraster?

Das Stützenraster definiert die Abstände zwischen den tragenden vertikalen Bauteilen (Stützen) einer Halle in Längs- und Querrichtung. Angegeben wird es meist in Metern, zum Beispiel m. Während das erste Maß oft den Abstand der Stützen innerhalb einer Binderreihe beschreibt, definiert das zweite Maß die Spannweite der Hauptbinder.

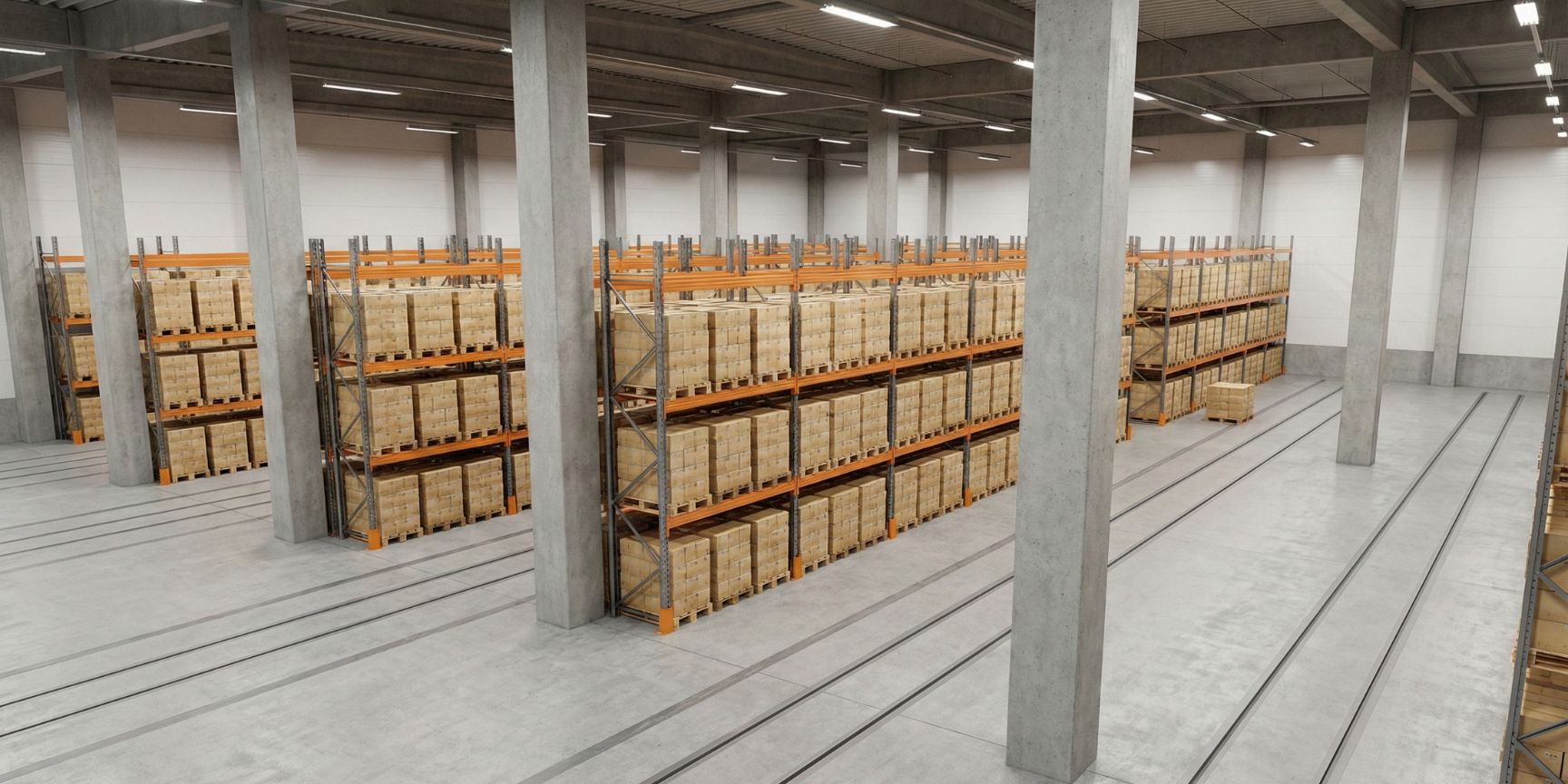

In der modernen Logistikimmobilie hat sich ein Standardmaß etabliert, das auf die Geometrie der Euro-Palette (mm) und die Arbeitsbreiten von Flurförderzeugen optimiert ist.

Die Bedeutung für die Lager- und Kontraktlogistik

In der Kontraktlogistik, wo Vertragslaufzeiten oft kürzer sind als die Lebensdauer einer Immobilie, ist Flexibilität Trumpf. Ein enges oder unvorteilhaftes Raster zwingt den Logistiker zu Kompromissen beim Regallayout.

• Verlorener Raum: Steht eine Stütze im Fahrweg oder blockiert sie einen Regalplatz, entstehen „tote Ecken“.
• Sicherheitsrisiko: Stützen, die zu nah an Rangierwegen stehen, erhöhen die Kollisionsgefahr und damit die Instandhaltungskosten.
• Skalierbarkeit: Ein weites Raster ermöglicht es, von Breitgang- auf Schmalganglagerung umzustellen, ohne die Statik zu berühren.

Das "Goldene Maß": Warum Meter?

In der Branche gilt das Raster von ca. m in der Tiefe und m in der Breite (Binderabstand) oft als Standard. Warum?

1. Regalmetrik: Drei Standard-Regalfelder für Euro-Paletten inklusive der notwendigen Toleranzen und Stützenummantelungen lassen sich präzise zwischen zwei Stützen einpassen.
2. Stahlbeton-Ökonomie: Abstände von 12 bis 15 Metern lassen sich mit wirtschaftlichen Betonfertigteilen überbrücken. Geht man deutlich darüber hinaus (z.B. 30 Meter schulfrei), steigen die Baukosten überproportional an, da die Binderhöhen massiv zunehmen.
3. Brandschutz: Das Raster korreliert oft mit den Sprinklergruppen und der Platzierung von Entrauchungsanlagen.

Welche Rolle spielt das Raster bei der Bodenplatte?

Ein oft unterschätzter Aspekt ist die Wechselwirkung zwischen Stützenlast und Bodenplatte. Bei weiten Rastern konzentriert sich eine enorme Punktlast auf das Fundament unter der Stütze.

Praxis-Tipp: Achten Sie darauf, dass die Dehnungsfugen der Bodenplatte mit dem Stützenraster harmonieren. Fugen im Fahrweg der Stapler führen zu erhöhtem Verschleiß der Rollen und Vibrationen, die das Ladegut gefährden können.

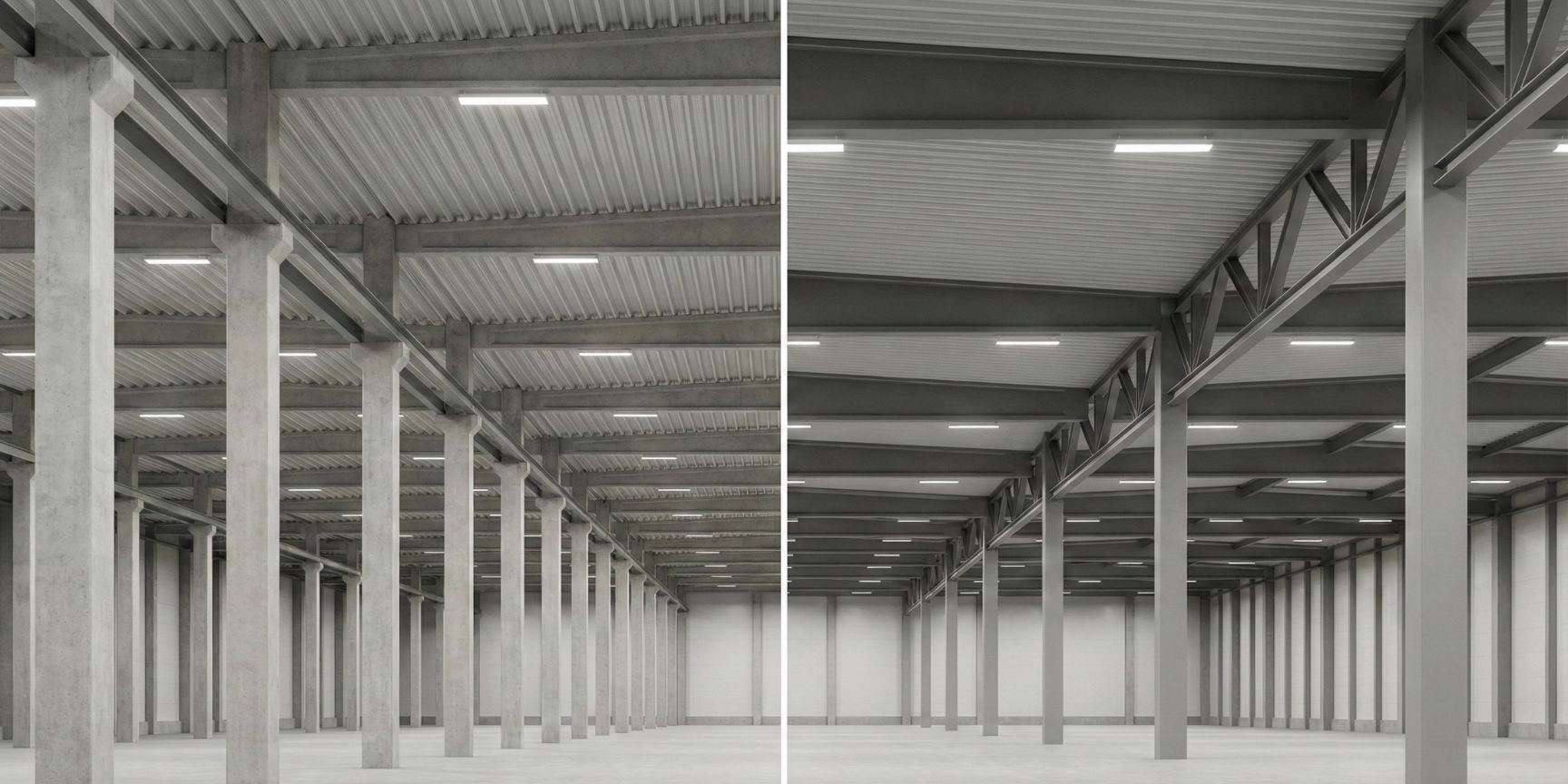

Flexibilität vs. Baukosten: Eine wirtschaftliche Abwägung

Hallen ohne Innenstützen (freitragend) sind der Traum jedes Logistikleiters, aber oft der Albtraum des Investors.

FAQ: Häufige Fragen aus der Praxis

Frage: Kann ich ein bestehendes Stützenraster nachträglich ändern?

Antwort: Praktisch nein. Die Stützen tragen die Dachlast und steifen das Gebäude gegen Windlasten aus. Ein Eingriff in die Statik ist extrem teuer und erfordert meist aufwendige Ersatzkonstruktionen aus Stahl.

Frage: Wie beeinflusst das Raster die Intralogistik-Automatisierung?

Antwort: Hochgradig. Fahrerlose Transportsysteme (FTS) und automatische Kleinteilelager (AKL) benötigen oft Millimeterpräzision. Jede Stütze ist ein Störfaktor für die Sensorik und die Wegeoptimierung. Bei vollautomatischen Lagern wird oft das "Silokonzept" gewählt, bei dem das Regal die Dachkonstruktion trägt und Stützen im klassischen Sinne entfallen.

Frage: Was bedeutet „lichte Höhe“ im Kontext des Rasters?

Antwort: Die lichte Höhe (UKB – Unterkante Binder) ist der vertikale Abstand. Ein weites Raster erfordert höhere Binder. Wenn die Bebauungsplan-Maximalhöhe begrenzt ist, kann ein zu weites Raster dazu führen, dass man eine Regalebene in der Höhe verliert.

Strategische Empfehlung für Projektentwickler

Wer eine Logistikimmobilie für die Drittverwendung (Multi-User-Halle) baut, sollte nicht am Stützenraster sparen. Ein Raster von m ist heute das Minimum. In der Kontraktlogistik gewinnen Flächen an Wert, die auch für Value Added Services (VAS) nutzbar sind – hier sind stützenfreie Zonen von Vorteil, um Montagearbeitsplätze oder Pick-Zonen flexibel zu gestalten.

Zusammenfassend lässt sich sagen: Das Stützenraster ist die DNA der Halle. Es bestimmt die Effizienz der Logistikprozesse über Jahrzehnte. Ein Mehrinvestment in größere Spannweiten amortisiert sich oft bereits durch den ersten Mieterwechsel, da die Halle für ein breiteres Spektrum an Logistikdienstleistungen qualifiziert ist.
