Schwerlastregal in der Lagerlogistik

Das Schwerlastregal: Definition und Bedeutung in der Intralogistik

Ein Schwerlastregal ist weit mehr als nur eine Abstellfläche aus Stahl; es ist ein hochkomplexes technisches System, das für die Lagerung von Gütern mit extrem hohen Gewichten konzipiert ist. In der Regel spricht man von Schwerlastregalen, wenn die Fachlast (Last pro Ebene) und die Feldlast (Last zwischen zwei Ständern) deutlich über den Werten herkömmlicher Archiv- oder Werkstattregale liegen.

In der Lager- und Kontraktlogistik sind diese Systeme essenziell, um den kubischen Raum einer Logistikimmobilie (Halle) maximal auszunutzen. Sie verwandeln Grundfläche in Volumen. Dabei müssen sie flexibel genug sein, um auf wechselnde Kundenanforderungen in der Kontraktlogistik zu reagieren, und gleichzeitig starr genug, um tonnenschwere Lasten sicher über Jahre zu tragen.

Die wichtigsten Regal-Typen und ihre Einsatzgebiete

Nicht jedes Schwerlastregal gleicht dem anderen. Die Wahl des Systems entscheidet über die Umschlaggeschwindigkeit (Throughput) und die Flächennutzung.

1. Palettenregale: Der Klassiker in fast jeder Logistikimmobilie. Sie sind für Europaletten und Gitterboxen optimiert.
• Vorteil: Direkter Zugriff auf jede Palette, hohe Flexibilität.
• Nachteil: Geringere Flächendichte im Vergleich zu Kompaktlagern.
2. Kragarmregale (Cantilever): Unverzichtbar für Langgut wie Rohre, Holzbalken oder Stahlprofile. Hier gibt es keine störenden Frontstützen.
3. Weitspannregale: Das Bindeglied zwischen normalen Fachbodenregalen und Palettenregalen. Ideal für sperrige, nicht palettierte Güter, die manuell kommissioniert werden.
4. Einfahr- und Durchlaufregale: Diese Systeme eliminieren Fahrgassen und erhöhen die Lagerdichte massiv (LIFO- oder FIFO-Prinzip).

Statik verstehen: Fachlast vs. Feldlast

Für Fachplaner und Lagerleiter ist das Verständnis der statischen Kennzahlen überlebenswichtig. Missverständnisse führen hier schnell zu Einsturzgefahren.

• Fachlast: Dies bezeichnet die maximale Tragfähigkeit eines einzelnen Regalfaches (z. B. eines Traversenpaares). Wichtig: Die Last muss gleichmäßig verteilt sein (Gleichlast). Punktlasten können Traversen vorzeitig verformen.
• Feldlast: Dies ist die summierte Last aller Fachebenen, die auf zwei Regalständern (einem Regalfeld) lastet.

Achtung in der Praxis: Wenn Sie ein Regal mit einer Feldlast von 10.000 kg haben und 5 Ebenen einziehen, darf jede Ebene theoretisch 2.000 kg tragen. Bauen Sie nachträglich eine 6. Ebene ein, reduziert sich die zulässige Last pro Ebene drastisch, oder die Gesamtstatik des Feldes wird überschritten.

Schnittstelle Logistikimmobilie: Anforderungen an den Hallenboden

Ein Schwerlastregal ist nur so stark wie der Boden, auf dem es steht. In der Logistikimmobilien-Entwicklung ist die Bodenplatte eines der teuersten und kritischsten Bauteile.

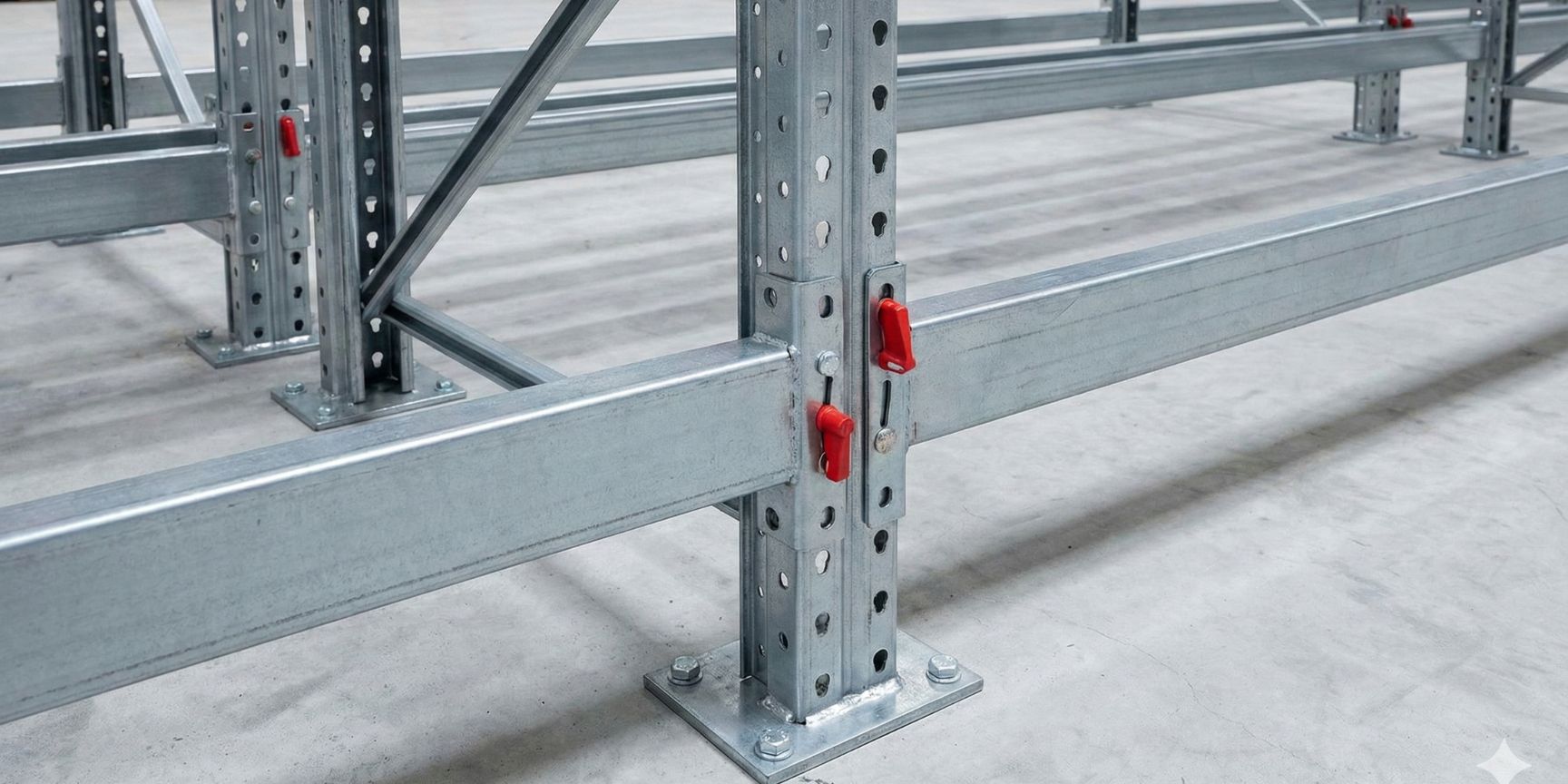

Das Gewicht des Regals und der Ware wird über die Fußplatten der Regalständer als Punktlast in den Boden eingeleitet.

• Die Herausforderung: Ein Standard-Industrieestrich reicht oft nicht aus. Logistikhallen benötigen hochbelastbare Industrieböden (oft stahlfaserbewehrter Beton) nach DIN 18202.
• Setzungen: Gerade in Neubaugebieten auf weniger tragfähigem Untergrund kann es zu Setzungen kommen. Schwerlastregale tolerieren nur minimale Schiefstände (Lotabweichungen), da sonst die Kippgefahr exponentiell steigt.

In der Kontraktlogistik, wo Mietverträge oft kürzer laufen als die Lebensdauer einer Immobilie, ist es wichtig, dass der Boden „drittverwendungsfähig“ bleibt – also für verschiedene Regalsysteme ausgelegt ist.

Sicherheit und Normen: Die DIN EN 15635

Der Betrieb von Schwerlastregalen unterliegt strengen Sicherheitsvorschriften. Die wichtigste Norm ist die DIN EN 15635 („Ortsfeste Regalsysteme aus Stahl – Anwendung und Wartung von Lagereinrichtungen“).

Unternehmen sind gesetzlich verpflichtet, ihre Regale regelmäßig zu prüfen:

1. Wöchentliche Sichtkontrolle: Durch unterwiesenes Personal. Hierbei wird auf offensichtliche Schäden (z. B. durch Gabelstapler-Anprall) geachtet.
2. Jährliche Experteninspektion: Durch eine fachkundige Person (Regalprüfer). Diese Prüfung muss dokumentiert werden.

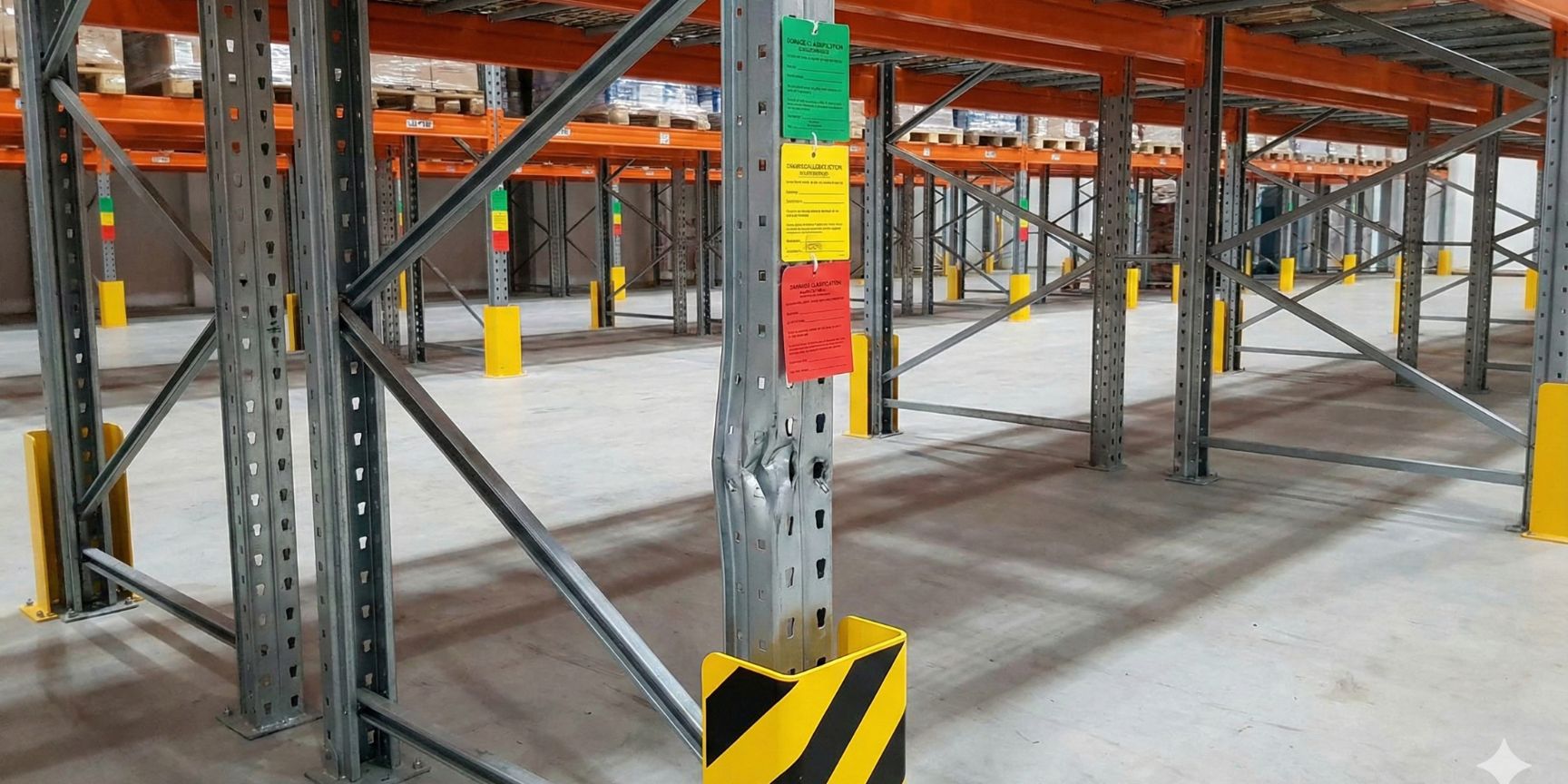

Häufige Mängel: Beschädigte Stützen, fehlende Sicherungsstifte an Traversen (Aushebesicherung) oder fehlende Belastungsschilder. Ein beschädigter Ständer verliert oft über 40% seiner Tragkraft, auch wenn die Delle klein aussieht.

Fragen & Antworten (FAQ) aus der Praxis

Frage: Muss jedes Schwerlastregal im Boden verankert werden?

Antwort: In den allermeisten Fällen: Ja. Insbesondere wenn das Verhältnis von Regaltiefe zu Regalhöhe ungünstig ist (Kippgefahr) oder wenn Flurförderzeuge (Stapler) eingesetzt werden. Die Verankerung nimmt zudem Horizontalkräfte auf.

Frage: Kann ich gebrauchte Schwerlastregale in meiner neuen Halle verwenden?

Antwort: Grundsätzlich ja, aber mit Vorsicht. Sie benötigen zwingend die Original-Aufbauanleitung und die Belastungstabellen des Herstellers. Oft fehlen bei Gebrauchtkäufen die statischen Nachweise. Ohne Belastungsschilder ist der Betrieb untersagt. Zudem muss geprüft werden, ob das gebrauchte Regal für die spezifische Erdbebenzone des neuen Standorts zugelassen ist.

Frage: Was bedeutet „Anfahrschutz“ und ist er Pflicht?

Antwort: An Eckbereichen von Regalgängen und Durchfahrten ist ein ortsfester Anfahrschutz (meist gelb-schwarz, L-Form, min. 40 cm hoch) vorgeschrieben. Er schützt die Eckständer vor Kollisionen mit Gabelstaplern.

Zahlen, Daten, Fakten zur Planung

Bei der Konzeption eines Lagers mit Schwerlastregalen helfen folgende Faustformeln und Werte:

• Palettenhöhe: Planen Sie immer inkl. Palette + Ware + min. 10 cm „Aushebehöhe“ (Abstand zur nächsten Traverse).
• Gangbreite (Arbeitsgangbreite - AST): Diese hängt vom Stapler ab.
• Schubmaststapler: ca. 2,80 m – 3,00 m
• Frontstapler (3-Rad/4-Rad): ca. 3,50 m – 4,00 m
• Schmalgangstapler (VNA): ab ca. 1,80 m
• Stahlqualität: Hochwertige Regale bestehen oft aus hochfestem Stahl, um bei geringerer Materialstärke höhere Lasten zu tragen (Kaltverfestigung).

Zukunftstrends: Das Regal als Teil der Automation

In modernen „Brownfield“ oder „Greenfield“ Projekten verschwimmen die Grenzen. Das Schwerlastregal wird zunehmend zum Träger von Automatisierungstechnik. Shuttle-Systeme fahren auf den Profilen, die früher nur Paletten hielten.

Für die Kontraktlogistik bedeutet dies: Die Investition in Regalsysteme wird höher, aber die Effizienz (Picks pro Stunde) steigt drastisch. Wer heute eine Halle baut oder mietet, sollte die Statik der Regale bereits so auslegen, dass eine spätere Teilautomatisierung möglich ist (engere Toleranzen).
