Sektionaltor an der Halle

Definition und Funktionsprinzip

Das Sektionaltor ist die am häufigsten verbaute Torvariante in gewerblichen Immobilien, insbesondere in der Lager- und Kontraktlogistik. Im Gegensatz zum klassischen Schwingtor oder dem platzsparenden Rolltor besteht das Sektionaltor aus mehreren waagerechten Elementen – den sogenannten Sektionen. Diese sind durch Scharniere beweglich miteinander verbunden.

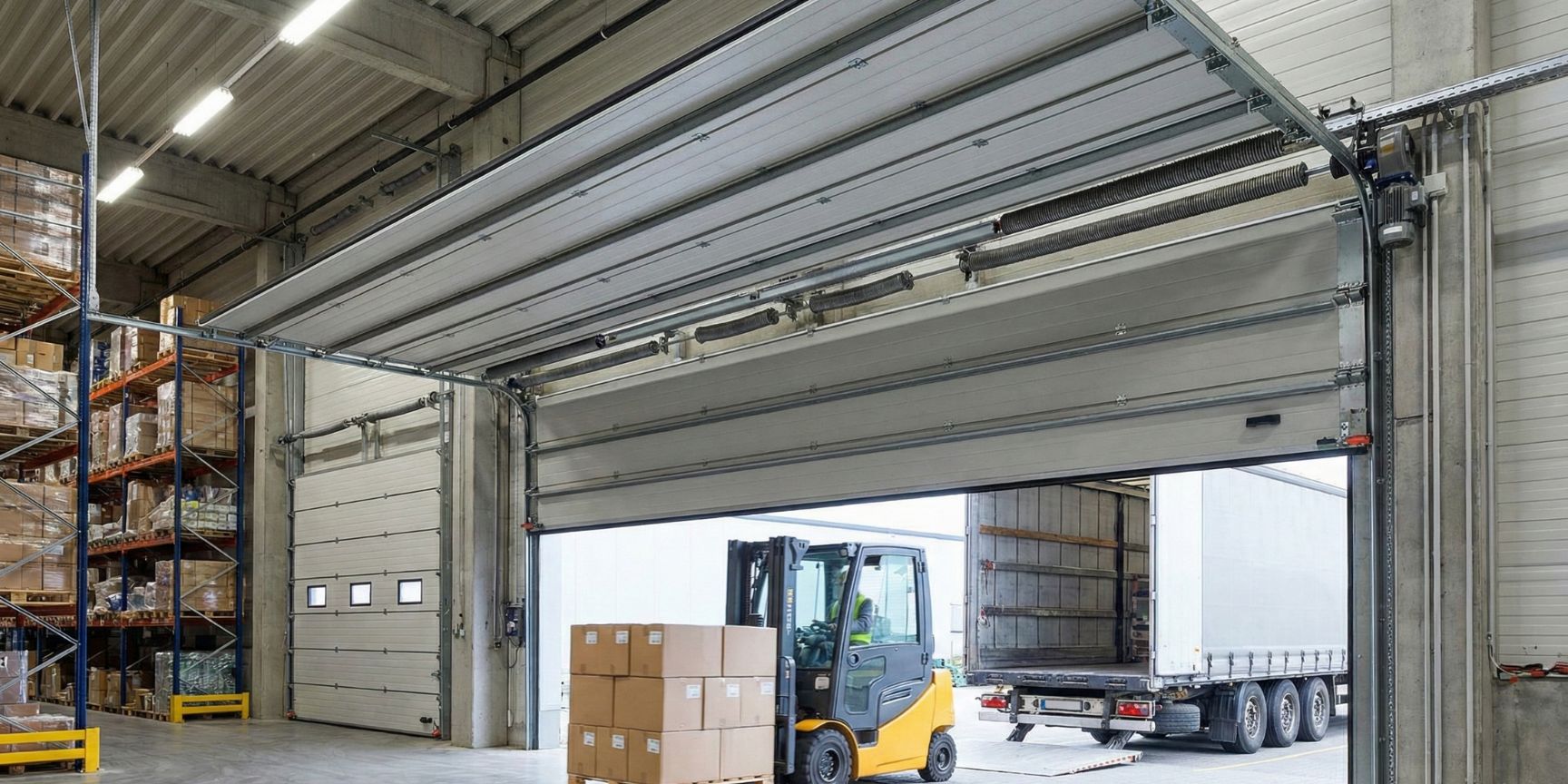

Beim Öffnen bewegt sich das Tor in seitlichen Laufschienen senkrecht nach oben und wird meist unter der Hallendecke waagerecht in den Raum hineingeführt. Dieses Prinzip gewährleistet die maximale Ausnutzung des Raumes vor und hinter dem Tor. In der Logistik ist dies essenziell, da LKW direkt an die Rampe andocken können, ohne den Schwenkbereich des Tores berücksichtigen zu müssen. Man spricht hierbei von der vollen Nutzung der lichten Durchfahrtshöhe.

Konstruktive Merkmale und Materialbeschaffenheit

Die Qualität eines Sektionaltores im industriellen Einsatz wird primär durch die Beschaffenheit der Paneele (Sektionen) bestimmt. Standardmäßig kommen im Hallenbau doppelwandige Stahl-Lamellen zum Einsatz, die mit Polyurethan-Hartschaum (PU-Schaum) ausgeschäumt sind.

• Bautiefen: Gängige Stärken liegen bei 40 mm für Standardanwendungen und bis zu 80 mm für Bereiche mit hohen Anforderungen an die Isolierung (z.B. Tiefkühllogistik).
• Oberfläche: Um Korrosion und mechanischen Abrieb durch den rauen Logistikalltag zu minimieren, werden die Stahloberflächen verzinkt und oft mit einer Polyester-Grundbeschichtung versehen.
• Schlupftüren: Für den Personenverkehr, ohne das gesamte Tor öffnen zu müssen, können sogenannte Schlupftüren (Wicket Doors) direkt in das Torblatt integriert werden. Aus Sicht des Brandschutzes dienen diese oft als Fluchtweg, sofern sie eine schwellenlose Ausführung besitzen.

Das Sektionaltor in der Logistikimmobilie und Kontraktlogistik

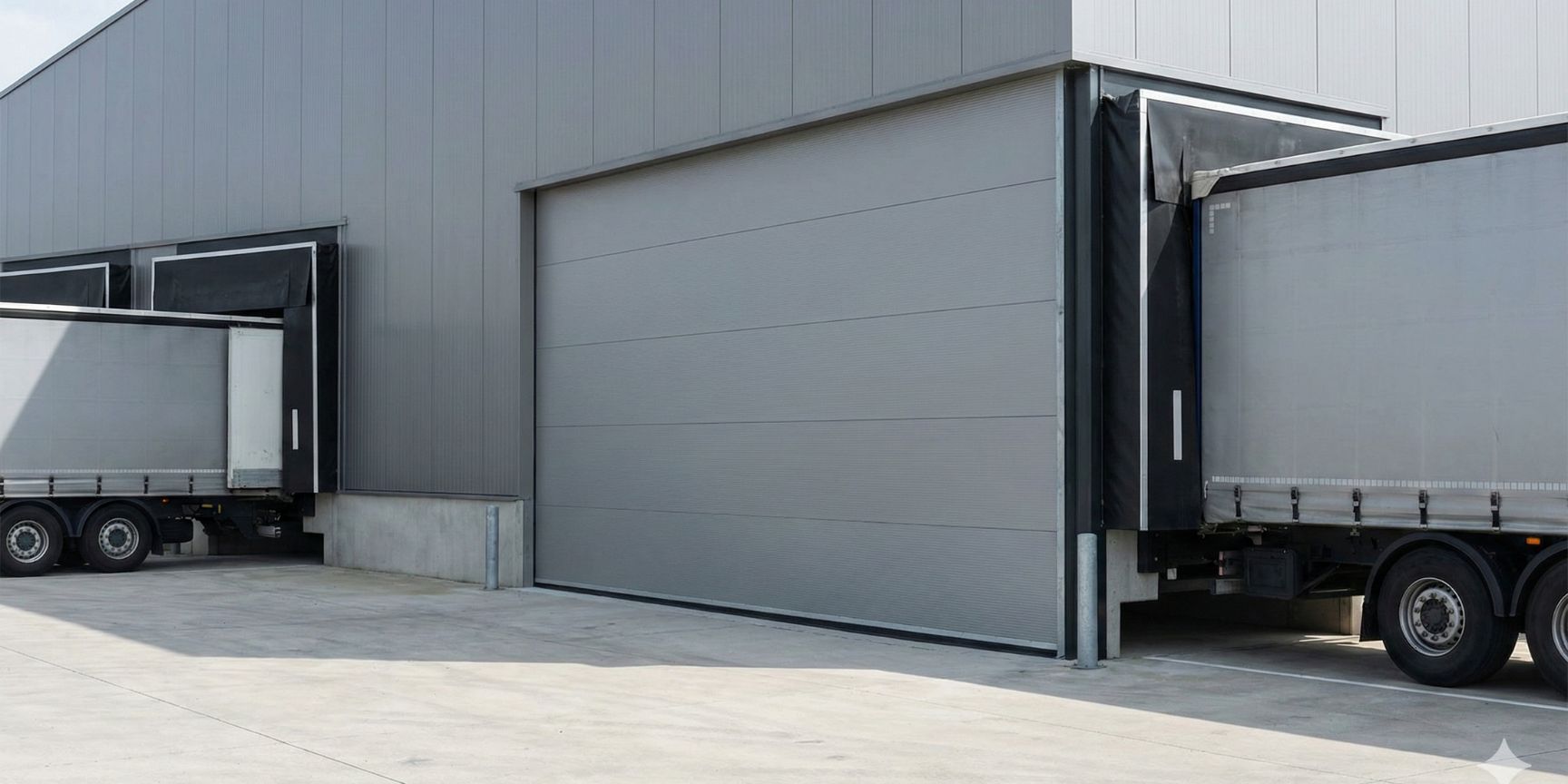

Für Betreiber von Logistikzentren und Kontraktlogistiker ist das Tor nicht nur ein Verschluss, sondern ein Prozessbestandteil. Es ist Teil der Verladebucht, oft kombiniert mit einer Überladebrücke und einer Torabdichtung.

In der Kontraktlogistik, wo Nutzungsarten und Mieter häufig wechseln können, ist Flexibilität Trumpf. Sektionaltore bieten hier Vorteile durch ihre Anpassungsfähigkeit an verschiedene Beschlagsarten:

• Normalbeschlag: Standardumlenkung.
• Höhergeführter Beschlag: Das Tor fährt erst senkrecht an der Wand hoch (z.B. bei hohen Hallen mit Kranbahnen), bevor es abknickt.
• Senkrechtbeschlag (Guillotine): Das Tor fährt komplett vertikal nach oben (nur bei sehr hohen Hallen möglich).

Ein Ausfall eines Tores bedeutet in der Just-in-Time-Logistik einen direkten Stillstand an der Rampe ("Rampenstau"). Daher werden in Hochfrequenz-Lagern Federsysteme ausgelegt, die statt der üblichen 20.000 Lastwechsel (Öffnungszyklen) für 50.000 bis 100.000 Zyklen konzipiert sind.

Energieeffizienz: U-Werte und thermische Trennung

Mit den steigenden Energiekosten und strengeren Vorgaben (Gebäudeenergiegesetz - GEG) rückt die Dämmung in den Fokus. Ein schlecht isoliertes Tor wirkt bei einer Fläche oft wie ein offenes Loch in der Fassade.

Entscheidend ist der Wärmedurchgangskoeffizient (-Wert).

Besonders bei Temperature Controlled Logistics (Pharma, Lebensmittel) ist die thermische Trennung der Stahlbleche (Innen- zu Außenseite) zwingend notwendig, um Kältebrücken und Kondenswasserbildung zu vermeiden.

Sicherheitstechnik und Normen (EN 13241-1)

In der EU müssen alle kraftbetätigten Tore der Produktnorm DIN EN 13241-1 entsprechen. Für den Logistikleiter und Sicherheitsbeauftragten sind folgende Features nicht verhandelbar:

1. Federbruchsicherung: Verhindert das Abstürzen des Torblattes, falls eine Torsionsfeder bricht.
2. Schlaffseilsicherung: Stoppt den Antrieb, wenn ein Tragseil reißt oder schlaff wird.
3. Fingerklemmschutz: Die Form der Paneele verhindert, dass Finger in den Spalt zwischen den Sektionen geraten können.
4. Schließkantensicherung: Optosensoren oder voreilende Lichtschranken stoppen das Tor sofort, wenn sich ein Hindernis (Mensch oder Gabelstapler) unter dem Tor befindet.

Antriebstechnik und Steuerungen

Während in kleinen Gewerbehallen Haspelketten (manuelle Bedienung) noch vorkommen, ist in der Logistik der Elektroantrieb (Wellenantrieb) Standard. Moderne Steuerungen sind oft in das Dock-Management-System integriert. Das bedeutet: Das Tor lässt sich erst öffnen, wenn der LKW angedockt hat und die Überladebrücke in Position ist. Dies verhindert Unfälle und Energieverlust.

Für Bereiche, in denen Schnelligkeit entscheidend ist, gibt es sogenannte Schnelllauf-Sektionaltore. Während Standardtore langsamer öffnen, erreichen diese Varianten deutlich höhere Geschwindigkeiten und machen oft den zusätzlichen Einbau von separaten PVC-Schnelllauftoren überflüssig.

FAQ – Häufige Fragen aus der Praxis

Frage: Sektionaltor vs. Rolltor – was ist besser für die Logistik?

Antwort: Das Sektionaltor ist meist überlegen. Es bietet deutlich bessere -Werte (Isolierung) und Stabilität als ein Rolltor. Zudem ist der Einbau von Sichtfenstern (Sektionalverglasung) einfacher. Rolltore punkten nur dort, wo an der Decke absolut kein Platz für Führungsschienen ist.

Frage: Wie oft muss ein Industriesektionaltor gewartet werden?

Antwort: Laut ASR A1.7 müssen kraftbetätigte Tore mindestens einmal jährlich von einem Sachkundigen geprüft werden (UVV-Prüfung). In hochfrequentierten Logistikzentren empfiehlt sich jedoch ein halbjährlicher Wartungsintervall, um Verschleiß an Laufrollen und Federn frühzeitig zu erkennen.

Frage: Was bedeutet „Niedrigsturzbeschlag“?

Antwort: Dies ist eine Konstruktionsart für Hallen mit geringer Höhe zwischen Toröffnung und Decke. Während ein Normalbeschlag oft 400-500 mm Sturz benötigt, kommen Niedrigsturzbeschläge mit ca. 200 mm aus, indem die Torsionsfedern hinten an den Laufschienen statt direkt über dem Tor platziert werden.

Wirtschaftlichkeit und Investitionsentscheidung

Die Anschaffungskosten eines Sektionaltores machen nur einen Bruchteil der Total Cost of Ownership (TCO) aus. Bei der Planung einer Logistikimmobilie sollte nicht am Tor gespart werden. Ein "Billig-Tor" mit schlechten Laufrollen und schwachen Federn verursacht im 24/7-Betrieb hohe Reparaturkosten und teure Ausfallzeiten.

Daten für die Kalkulation: Ein hochwertiges Sektionaltor (ca. 3x3 Meter) inkl. E-Antrieb kostet je nach Ausstattung zwischen 2.500 € und 5.000 €. Die Amortisation eines thermisch hochgedämmten Tores erfolgt bei beheizten Hallen oft schon innerhalb von 3-5 Jahren rein durch die Energiekosteneinsparung.
