Verladetore in der Lagerlogistik

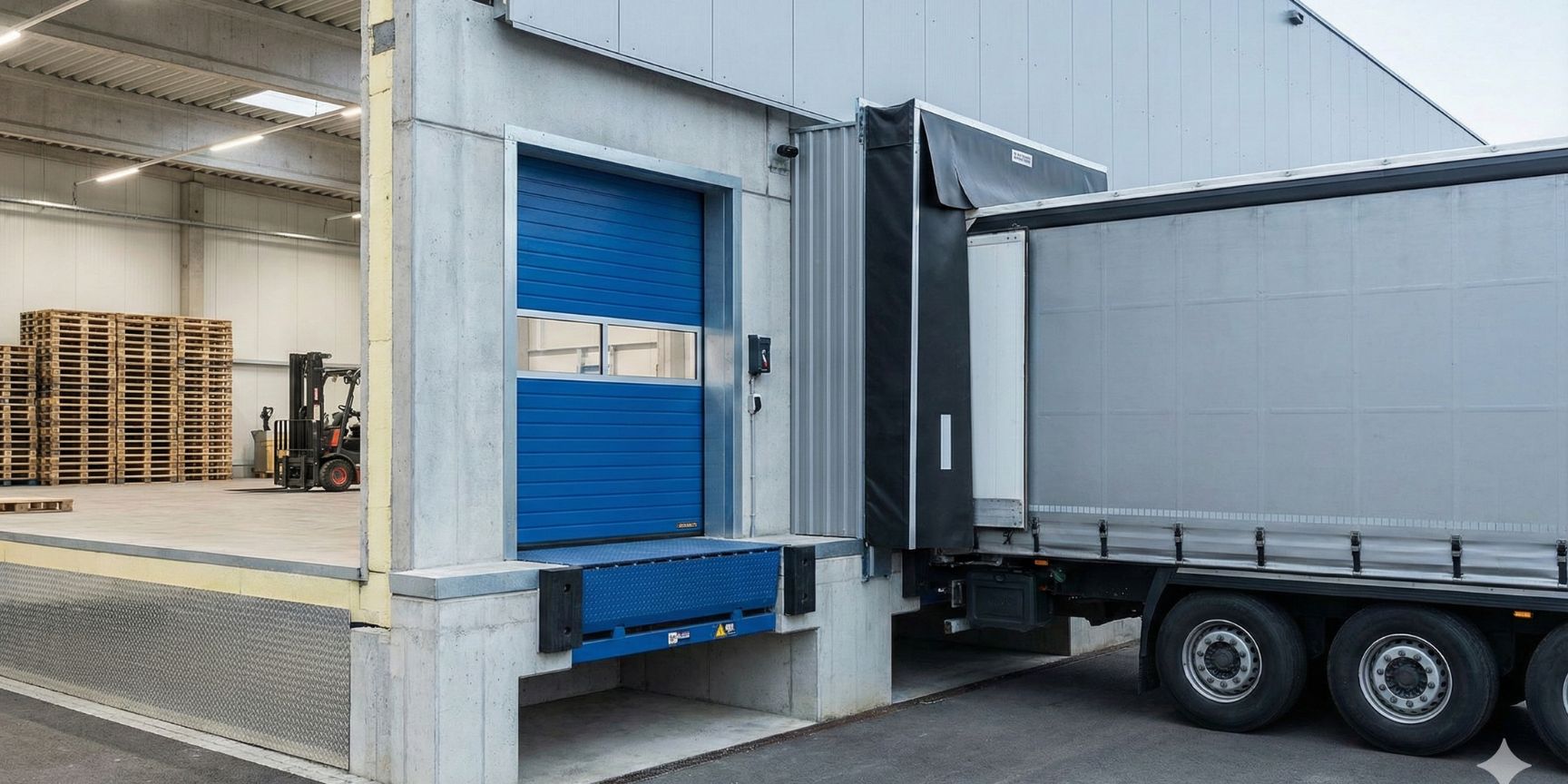

Definition und Systemkomponenten einer Verladestelle

Im fachlichen Sprachgebrauch wird das "Verladetor" selten isoliert betrachtet. Es ist Teil einer kompletten Verladebucht (Loading Bay). Für Investoren, Kontraktlogistiker und Planer ist das Verständnis des Zusammenspiels der drei Hauptkomponenten essenziell:

1. Das Industrietor (Sektionaltor): Meist als Decken-Sektionaltor ausgeführt, öffnet es senkrecht nach oben. Dies spart Platz vor und hinter dem Tor. Moderne Tore in Kühlhallen verfügen über Paneelstärken von bis zu 80 mm für eine hohe Isolierung (U-Wert).
2. Die Überladebrücke (Dock Leveller): Sie überbrückt den Höhenunterschied und den Spalt zwischen dem Hallenboden (Rampenhöhe) und der LKW-Ladefläche.
3. Die Torabdichtung (Dock Shelter): Sie umschließt das Heck des andockenden LKW, schützt vor Witterungseinflüssen und minimiert Energieverluste.

Nur wenn diese drei Komponenten synchronisiert sind, spricht man von einer leistungsfähigen Verladestelle.

Dimensionierung und Standardmaße: Zahlen und Fakten

Die Planung von Verladetoren toleriert keine Fehler, da nachträgliche Änderungen an der Stahlbeton-Konstruktion einer Halle extrem kostspielig sind. Folgende Standards haben sich in der europäischen Logistik etabliert:

• Torbreite: Das Standardmaß liegt bei 3.000 mm. Dies bietet genug Spielraum für einen LKW (ca. 2.550 mm Breite), auch wenn dieser nicht perfekt mittig andockt.
• Torhöhe: Üblich sind 3.000 mm bis 3.200 mm. Dies deckt den Standard-Euro-Trailer ab. Für Jumbo-Fahrzeuge oder Doppelstock-Verkehre werden oft höhere Tore (bis 4.500 mm) benötigt.
• Rampenhöhe: Die Standardhöhe der Rampe (Hallenboden über Außenhof) liegt meist bei 1.200 mm.
• Wichtig: Ein Gefälle im Außenbereich ("Dockinghof") zur Rampe hin sollte 4% nicht überschreiten, um das Aufsetzen des LKW oder Probleme beim Be- und Entladen mit Flurförderzeugen zu vermeiden.

Die Perspektive der Logistikimmobilie: Drittverwendungsfähigkeit

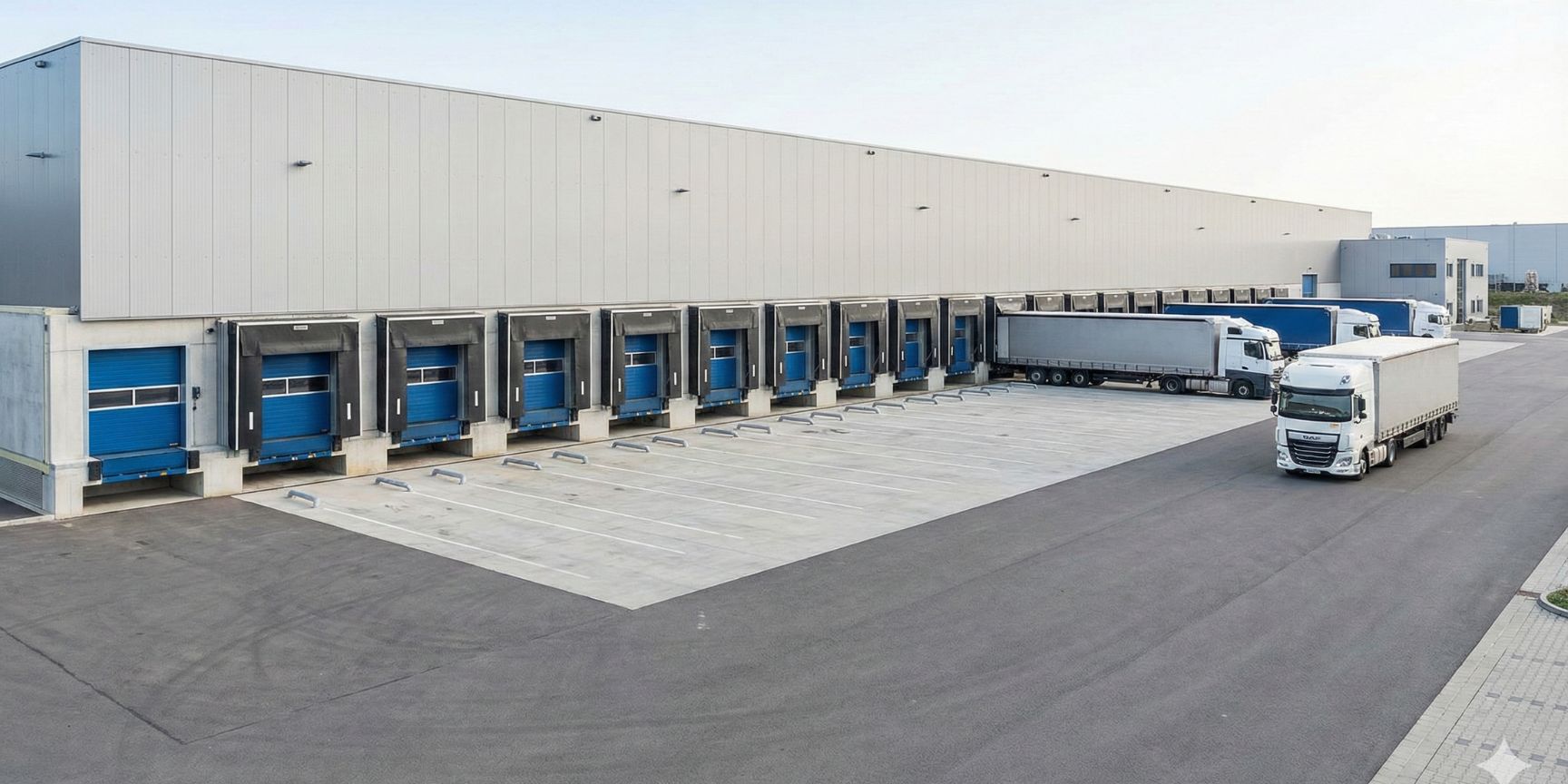

Für Entwickler und Investoren von Logistikimmobilien ist die Anzahl der Tore ein entscheidender Wertfaktor. Ein Gebäude gilt als "drittverwendungsfähig" (fungibel), wenn es für verschiedene Logistikkonzepte nutzbar ist.

Hier gilt die Faustformel:

1 Verladetor pro 850 bis 1.000 m² Hallenfläche.

Eine 10.000 m² große Standard-Logistikhalle sollte also über ca. 10 bis 12 Tore verfügen.

• Cross-Docking-Anlagen: Hier liegt die Quote deutlich höher, oft bei 1 Tor pro 300 bis 500 m², da Ware ohne lange Lagerung direkt von Wareneingang zu Warenausgang durchgeschleust wird.
• Mezzanine-Ebenen: Werden Lagerbühnen (Mezzanine) eingebaut, muss geprüft werden, ob die Anzahl der Tore für das erhöhte Lagervolumen noch ausreicht, um Engpässe im Warenausgang zu vermeiden.

Technische Feinheiten: Überladebrücken und Vorschub

Die Wahl der Überladebrücke bestimmt, welche Fahrzeuge abgefertigt werden können. Man unterscheidet zwei Haupttechnologien:

• Klappkeil-Brücken (Swing Lip): Der Standard. Eine Lippe klappt aus und legt sich auf den LKW. Kostengünstig und robust.
• Vorschub-Brücken (Telescopic Lip): Hier fährt die Lippe stufenlos aus.
• Vorteil: Präzisere Positionierung. Zwingend erforderlich, wenn LKW bis an die Ladekante voll beladen sind, da der Klappkeil sonst die Ware beschädigen würde. Zudem bieten sie eine höhere Reichweite für große Höhenunterschiede.

Die dynamische Traglast einer Standardbrücke liegt in der Regel bei 60 kN (6 Tonnen), was für den Befahr mit den meisten Gabelstaplern ausreichend ist.

Energieeffizienz und Sonderlösungen (ISO & DOBO)

In Zeiten von ESG-Kriterien (Environmental, Social, Governance) und steigenden Energiekosten rückt die Dichtigkeit der Tore in den Fokus.

• ISO-Verladestellen: Hierbei wird die Überladebrücke nicht in der Halle, sondern vor der Halle in einem Vorsatzhaus installiert. Das Hallentor schließt somit auf dem isolierten Hallenboden ab. Es entstehen keine Wärmebrücken durch die Stahlkonstruktion der Brücke.
• DOBO-System (Docking Before Opening): Besonders wichtig für die temperaturgeführte Logistik (Kühlketten) und Zollware. Der LKW dockt bei geschlossenen LKW-Türen an die Rampe an. Erst wenn die Abdichtung vollständig hergestellt ist, werden die Hallentore geöffnet und danach erst die LKW-Türen (oft durch spezielle Aussparungen in der Rampe).

Häufige Fragen aus der Praxis (Q&A)

Hier beantworten wir Fragen, die im operativen Alltag der Kontraktlogistik und im Facility Management häufig auftreten.

Frage: Was ist der Unterschied zwischen einem Nischen- und einem Planen-Torabdichter?

Antwort: Planenabdichtungen (Curtains) sind der Standard und passen sich flexibel verschiedenen LKW-Größen an. Nischenabdichtungen (Inflatable Shelters/Kissen) blasen sich auf und legen sich eng um den LKW. Letztere sind teurer, bieten aber eine nahezu luftdichte Verbindung – ideal für Tiefkühllager, um Vereisung und Energieverlust zu verhindern.

Frage: Welche Sicherheitssysteme sind an Verladetoren heute Pflicht oder "Best Practice"?

Antwort: Neben den gesetzlichen Vorschriften (z.B. Not-Halt) etablieren sich zunehmend Wegfahrsperren und Ampelsysteme. Automatische Radkeile, die mit der Torsteuerung gekoppelt sind, verhindern, dass ein LKW die Rampe verlässt, solange die Verladung noch läuft (Schutz vor Wegrollunfällen).

Frage: Wie viel Platz benötigt ein LKW vor dem Tor (Hof-Tiefe)?

Antwort: Als Richtwert in der Immobilienentwicklung gelten 32 bis 35 Meter Tiefe für den Ladehof. Dies ermöglicht einem Standard-LKW (16,5m oder 18,75m als Giga-Liner) ein zügiges An- und Abdocken ohne mehrfaches Rangieren.

Wartung und Instandhaltung (Facility Management)

Verladetore sind bewegliche Bauteile mit hoher mechanischer Belastung.

• UVV-Prüfung: In Deutschland ist eine jährliche sicherheitstechnische Prüfung nach ASR A1.7 vorgeschrieben.
• Verschleißteile: Besonders die seitlichen Dichtgummis, die Hydraulikschläuche der Brücken und die Sektionsrollen der Tore unterliegen hohem Verschleiß.
• Anfahrschutz: Massive Puffer (Gummipuffer oder bewegliche Stahlpuffer) an der Außenfassade sind essenziell, um die kinetische Energie des andockenden LKW (ca. 40 Tonnen) aufzunehmen und Schäden am Gebäude zu verhindern.

Fazit: Das Tor als Nadelöhr

Für die Logistikimmobilie ist das Verladetor das Nadelöhr der Wertschöpfungskette. Ein zu geringer Umschlag aufgrund defekter Technik, falscher Dimensionierung (z.B. keine Vorschubbrücken für vollbeladene LKW) oder mangelnder Anzahl führt zu Standzeiten und Ineffizienz in der Kontraktlogistik.

Bei der Planung oder Anmietung einer Halle sollte daher der Blick nicht nur auf die Quadratmeterzahl, sondern intensiv auf die Spezifikation der "Loading Bays" gerichtet werden. Moderne ISO-Konzepte und digitale Steuerungen (Verknüpfung mit dem Warehouse Management System) heben den Standard heute weit über das einfache "Rolltor" hinaus.
