Vertikale Lagersysteme in der Lagerlogistik

In der modernen Lagerlogistik ist Fläche das kostbarste Gut. Während die horizontale Expansion von Logistikimmobilien oft an Grundstücksgrenzen oder explodierende Pachtpreise stößt, bietet die Vertikale nahezu ungenutztes Potenzial. Vertikale Lagersysteme (VLS) sind weit mehr als bloße Hochregale; sie sind automatisierte, geschlossene Systeme, die das Prinzip „Ware-zum-Mann“ perfektionieren.

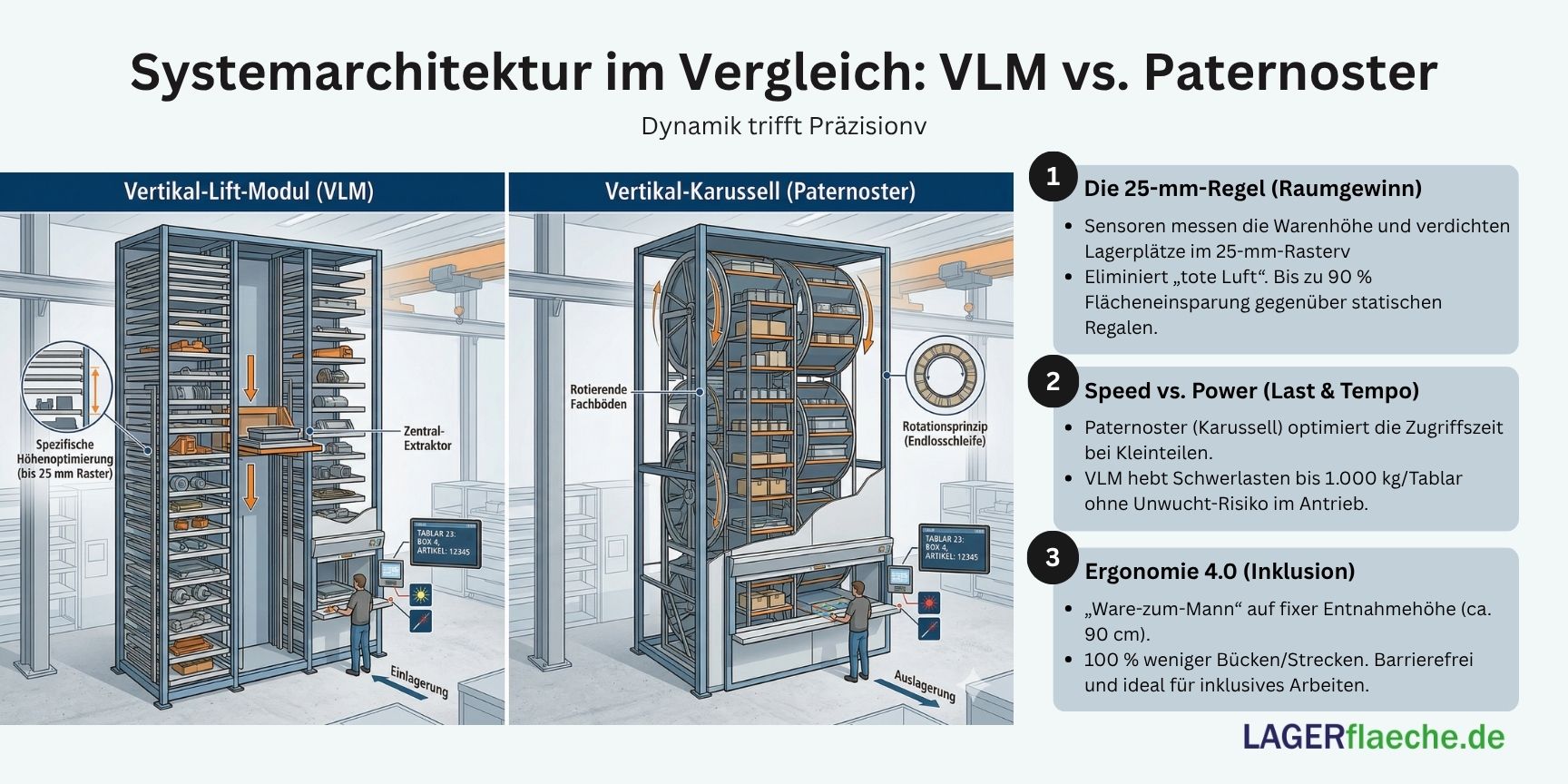

Systemarchitektur: VLM vs. Paternoster

In der Fachwelt unterscheidet man primär zwei Gattungen:

• Vertical Lift Module (VLM): Ein computergesteuerter Lift bewegt sich im Zentrum zwischen zwei Regalreihen. Er entnimmt Tablare (Träger) und bringt sie zur Entnahmeöffnung. Der Vorteil: Sensoren messen die Höhe des Lagerguts auf dem Tablar und platzieren es im Raster von oft nur 25 mm Abstand – maximale Verdichtung ohne Luftlöcher.
• Vertikalkarussell (Paternoster): Hier rotieren alle Lagerfächer ketteartig. Dies eignet sich hervorragend für gleichförmige Kleinteile mit hoher Zugriffshäufigkeit, stieß jedoch bei ungleichmäßiger Gewichtsverteilung historisch an Grenzen (Unwucht).

Die Logistikimmobilie: Anforderungen an die Hülle

Die Integration vertikaler Systeme stellt spezifische Anforderungen an die Halle. Während Standard-Logistikhallen oft eine lichte Höhe von 10 bis 12 Metern aufweisen, können moderne Vertikallifte bis zu 30 Meter in die Höhe ragen.

• Bodenpressung: Ein voll beladener Lift konzentriert enorme Lasten auf wenigen Quadratmetern. Punktlasten von 20 bis 50 kN/m² sind keine Seltenheit. Dies erfordert oft verstärkte Fundamentplatten (Sondergründungen).
• Dachdurchbrüche: Bei Bestandsimmobilien werden oft Dachreiter installiert, um die Geräte über die eigentliche Dachhaut hinausragen zu lassen, was die Immobilie technisch aufwertet, aber baurechtliche Prüfungen (Brandschutz, Statik) nach sich zieht.

Kontraktlogistik: Skalierbarkeit und ROI

Für Kontraktlogistiker ist die Flexibilität entscheidend. Vertikale Systeme bieten hier einen entscheidenden Vorteil: Die Flächeneinsparung von bis zu 90 % gegenüber statischen Fachbodenregalen.

• Zahlenbeispiel: Wo früher 400 m² Fachbodenregal standen, genügen nun ca. 40 m² Grundfläche für eine Gruppe von Liftsystemen.
• Durchlaufzeiten: Die Kommissionierleistung steigt von ca. 60–80 Positionen (manuell) auf 150 bis 400 Positionen pro Stunde und Bediener.
• Pick-Genauigkeit: Durch Technologien wie „Pick-to-Light“ oder Laser-Pointer reduziert sich die Fehlerrate gegen Null (<0,1 %).

Integration in die Software-Landschaft (WMS & ERP)

Ein vertikales Lagersystem ist nur so intelligent wie seine Anbindung. Moderne Systeme fungieren nicht mehr als autarke Insellösung. Über standardisierte Schnittstellen (Rest-API, IDoc) kommunizieren sie direkt mit dem Warehouse Management System (WMS). Die Bestandsführung erfolgt in Echtzeit. Besonders in der Ersatzteillogistik oder im E-Commerce ermöglicht dies die „Chaotische Lagerhaltung“ innerhalb des Lifts: Das System weiß jederzeit, auf welchem Tablar welcher Artikel in welcher Höhe liegt, und optimiert die Fahrwege des Extraktors im Voraus (Batch-Picking).

Praxisfragen: Was Entscheider wissen müssen (Q&A)

Frage: Ab welcher Artikelstruktur lohnt sich ein vertikales System?

Antwort: Ideal sind kleinteilige bis mittelgroße Güter mit hoher Varianz (SKUs). Sobald Sie mehr als 500 verschiedene Kleinteile lagern oder die Zugriffszeit im manuellen Lager durch lange Laufwege 50 % der Arbeitszeit überschreitet, ist der Break-even nah.

Frage: Wie steht es um die Ausfallsicherheit?

Antwort: Dies ist ein kritischer Punkt in der Kontraktlogistik. Moderne Systeme verfügen über redundante Antriebe und manuelle Notablass-Funktionen. Wartungsverträge mit 24/7-Support und Remote-Diagnose sind bei automatisierten Systemen Standard, um Stillstände zu minimieren.

Frage: Können vertikale Systeme in Kühl- oder Reinraumumgebungen genutzt werden?

Antwort: Ja. Es gibt spezialisierte Ausführungen für die Pharmaindustrie (Reinraum bis Klasse ISO 5) und für die Tiefkühllogistik (bis -25 °C). Hier glänzen sie besonders, da das zu kühlende Volumen durch die hohe Verdichtung drastisch sinkt, was die Energiekosten massiv reduziert.

Kennzahlen und Fakten zur Planung

Um die Tiefe des Themas zu verdeutlichen, hier die wichtigsten Parameter für eine Ausschreibung:

• Tablar-Nutzlast: Üblicherweise zwischen 250 kg und 1.000 kg pro Tablar.
• Gesamtzuladung: Pro Gerät sind oft 60 Tonnen und mehr möglich.
• Zugriffszeit: Durchschnittlich 15–30 Sekunden pro Tablarwechsel.
• Energieverbrauch: Moderne Systeme nutzen Rekuperation (Rückspeisung der Bremsenergie), was den Verbrauch auf das Niveau eines Haushalts-Wasserkochers senken kann.

Fazit für die Praxis

Vertikale Lagersysteme sind das Rückgrat der modernen Intralogistik 4.0. Sie machen Logistikimmobilien effizienter, reduzieren die Abhängigkeit vom Arbeitskräftemangel durch ergonomische Arbeitsplätze und bieten eine Transparenz im Bestand, die manuell kaum zu erreichen ist. Wer heute eine Halle plant oder eine Bestandsimmobilie optimiert, kommt an der vertikalen Dimension nicht mehr vorbei.
