Umlaufregale im Lager

Was ist ein Umlaufregal (Paternoster)? Eine Definition

Ein Umlaufregal, umgangssprachlich auch Paternoster genannt, ist ein automatisiertes, dynamisches Lagersystem zur Lagerung und Kommissionierung von Kleinteilen. Das Grundprinzip ähnelt dem eines Riesenrads: An einer vertikal umlaufenden Kette sind mehrere Tragsätze (Regalböden oder spezielle Warenträger) befestigt. Auf Anforderung durch einen Bediener rotiert das System auf dem kürzesten Weg, um den gewünschten Tragsatz in eine ergonomisch günstige Entnahmeöffnung zu befördern.

Dieses System gehört zur Familie der dynamischen Lagersysteme und arbeitet nach dem „Ware-zur-Person“-Prinzip (WzP). Dies steht im Gegensatz zu statischen Regalsystemen, bei denen der Mitarbeiter zur Ware gehen muss („Person-zur-Ware“). Die geschlossene Bauweise schützt das Lagergut vor Staub, Beschädigung und unbefugtem Zugriff.

Das Funktionsprinzip: Vertikale Effizienz in der Praxis

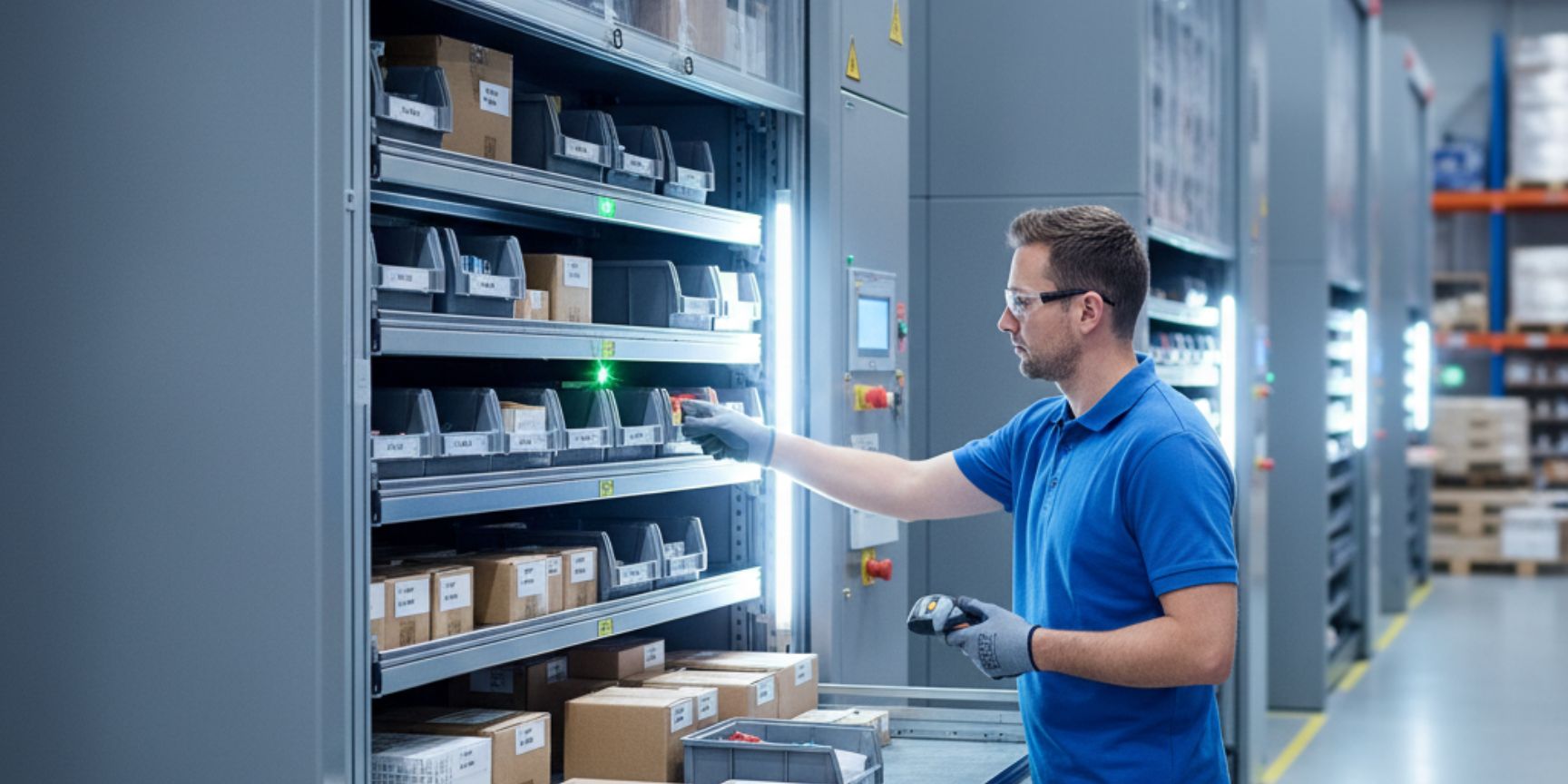

Die Bedienung eines Umlaufregals ist denkbar einfach. Der Mitarbeiter gibt an einer Steuerungseinheit (oft ein Touchscreen oder eine an das Lagerverwaltungssystem gekoppelte Schnittstelle) die Nummer des gewünschten Artikels oder Lagerplatzes ein. Die interne Logik des Paternosters berechnet den kürzesten Weg – entweder vorwärts oder rückwärts – und setzt die Antriebskette in Bewegung. Binnen Sekunden erscheint der korrekte Regalboden in der Bedienöffnung. Moderne Systeme können den Kommissionierprozess zusätzlich durch Lichtzeiger (Pick-by-Light) unterstützen, die exakt das Fach anzeigen, aus dem ein Artikel entnommen werden soll.

Frage aus der Praxis: Wie schnell ist so ein System wirklich?

Antwort: Die Rotationsgeschwindigkeit liegt typischerweise bei etwa 0,2 bis 0,3 Metern pro Sekunde. Bei einer gängigen Gerätehöhe von 6 Metern dauert es also im schlimmsten Fall (eine halbe Umdrehung) nur 10 bis 15 Sekunden, bis der angeforderte Artikel bereitsteht. Die wahre Zeitersparnis liegt jedoch im Wegfall der Lauf- und Suchwege für den Mitarbeiter.

Die zentralen Vorteile für die Logistik

Umlaufregale bieten eine Reihe von Vorteilen, die sie für spezifische Anwendungsfälle äußerst attraktiv machen:

• Maximale Raumnutzung: Der entscheidendste Vorteil ist die enorme Flächeneinsparung. Indem die volle Hallenhöhe genutzt wird, kann die benötigte Grundfläche im Vergleich zu konventionellen Fachbodenregalen um bis zu 80 % reduziert werden. Eine Logistikimmobilie wird so in der dritten Dimension – der Höhe – optimal ausgenutzt.
• Steigerung der Kommissionierleistung: Durch den Wegfall von Lauf- und Suchzeiten können die Pick-Raten um das Zwei- bis Vierfache gesteigert werden. Der Mitarbeiter kann sich voll auf den Pick-Vorgang konzentrieren.
• Hohe Ergonomie und Arbeitssicherheit: Die Ware wird immer auf einer idealen Arbeitshöhe (ca. 80-100 cm) präsentiert. Bücken, Strecken oder das Steigen auf Leitern entfallen komplett. Dies senkt die physische Belastung und reduziert das Unfallrisiko.
• Bestandssicherheit und -kontrolle: Das geschlossene System schützt die Artikel vor Umwelteinflüssen und Diebstahl. In Verbindung mit einem Lagerverwaltungssystem (LVS) wird eine nahezu fehlerfreie Bestandsführung und Kommissionierung erreicht.

Kritische Betrachtung: Nachteile und Grenzen des Systems

Trotz der signifikanten Vorteile ist das Umlaufregal keine Universallösung. Folgende Nachteile müssen bei der Planung berücksichtigt werden:

• Hohe Investitionskosten: Die Anschaffungskosten sind deutlich höher als bei statischen Regalsystemen. Die Investition muss sich durch Effizienzgewinne und Flächeneinsparungen amortisieren.
• Geringe Flexibilität: Ein einmal installiertes Umlaufregal ist ein stationäres System, das nur mit hohem Aufwand versetzt oder umkonfiguriert werden kann. Änderungen im Artikelspektrum können problematisch sein.
• Durchsatzlimitierung: An einem Paternoster kann in der Regel nur eine Person gleichzeitig arbeiten. Das System stellt einen potenziellen Engpass dar ("Single Point of Failure"). Fällt das Gerät aus, ist der Zugriff auf alle darin gelagerten Artikel blockiert.
• Beschränkungen bei Gewicht und Volumen: Umlaufregale sind für Kleinteile konzipiert. Die maximale Zuladung pro Tragsatz liegt je nach Modell typischerweise zwischen 150 kg und 650 kg. Sperrige oder sehr schwere Güter können nicht gelagert werden.

Der Einsatz aus Sicht von Lager-, Kontraktlogistik und Logistikimmobilie

Die Bewertung eines Umlaufregals ändert sich je nach logistischem Blickwinkel:

• Aus Sicht der Lagerlogistik: Das System ist ideal für die Verwaltung von C-Teilen, Werkzeugen, Ersatzteilen oder anderen kleinteiligen, aber variantenreichen Sortimenten. Es dient oft als hocheffizientes Puffer- oder Konsolidierungslager direkt in der Produktion oder im Versandbereich. Die hohe Pick-Genauigkeit reduziert Fehlerquoten signifikant.
• Aus Sicht der Kontraktlogistik (3PL): Für Logistikdienstleister, die Kunden aus Branchen wie E-Commerce, Pharma oder Elektronik bedienen, sind Paternoster äußerst wertvoll. Sie ermöglichen die mandantenfähige Lagerung vieler verschiedener SKUs (Stock Keeping Units) auf engstem Raum. An der Entnahmestelle können direkt Mehrwertdienstleistungen (Value Added Services) wie Etikettierung, Kitting oder Qualitätskontrollen durchgeführt werden.

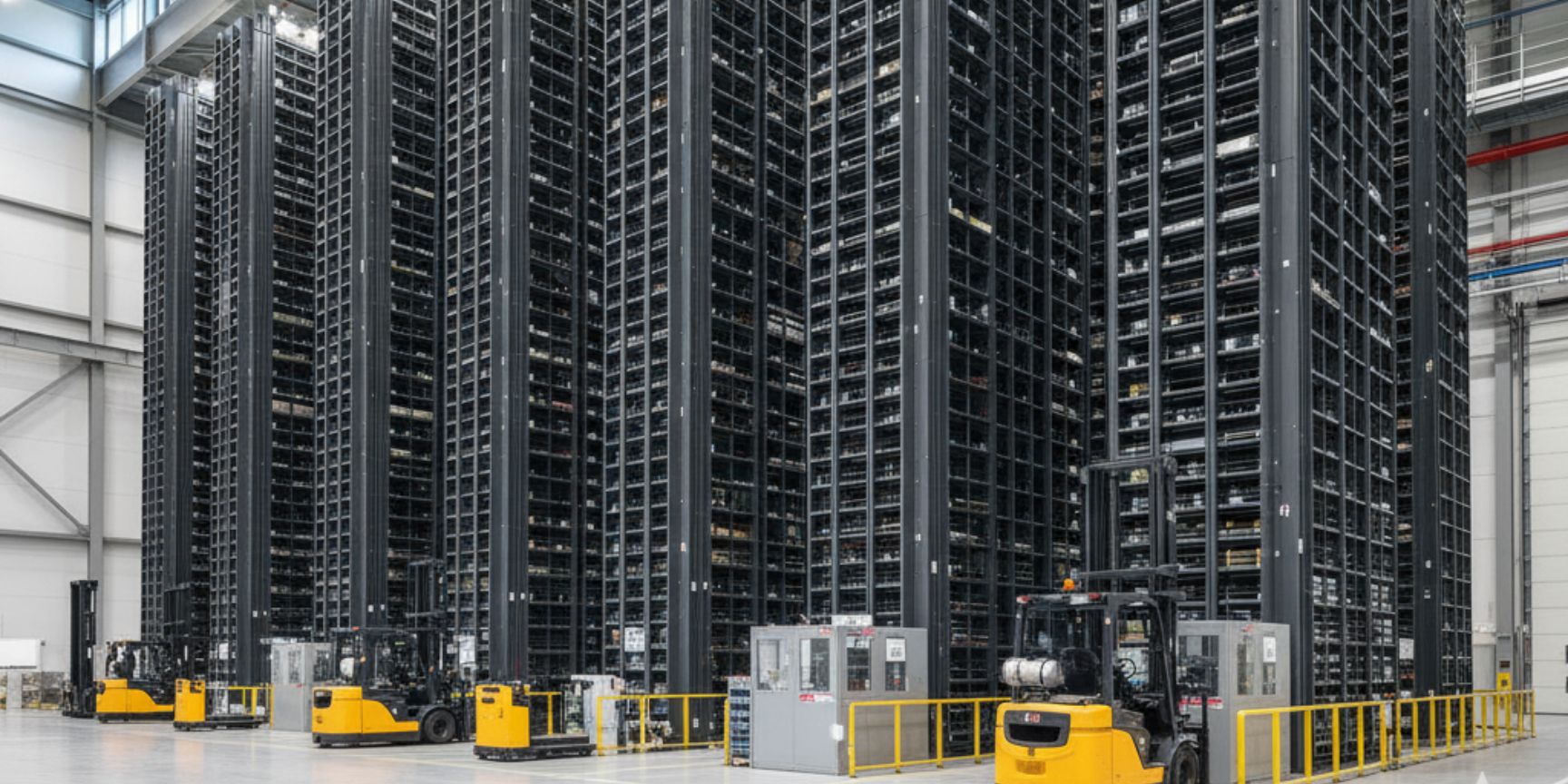

• Aus Sicht der Logistikimmobilie: Umlaufregale verändern die Kriterien für eine geeignete Halle. Die reine Quadratmeterzahl tritt in den Hintergrund, während die nutzbare Hallenhöhe zum entscheidenden Faktor wird. Eine Immobilie mit 12 Metern lichter Höhe kann durch Paternoster eine Lagerdichte erreichen, für die man sonst die doppelte oder dreifache Grundfläche benötigen würde. Dies maximiert den Wert pro Kubikmeter und kann in Regionen mit hohen Grundstückspreisen den entscheidenden Wettbewerbsvorteil bringen. Gleichzeitig muss die Bodenbelastbarkeit geprüft werden, da das Gewicht des Systems punktuell sehr hoch ist.

FAQ: Antworten auf häufige Fragen aus der Planung

Frage: Wann rechnet sich die Investition in ein Umlaufregal?

Antwort: Die Amortisation wird in der Regel erreicht, wenn einer oder mehrere der folgenden Punkte zutreffen:

1. Hohe Grundstücks- oder Mietkosten pro Quadratmeter.
2. Bestehende Lagerflächen sind ausgelastet und eine Erweiterung ist teuer oder unmöglich.
3. Eine hohe Pick-Frequenz und -Genauigkeit bei Kleinteilen sind prozesskritisch.
4. Ergonomische Anforderungen und die Reduzierung von Belastungen für Mitarbeiter stehen im Fokus.

Frage: Wie wird ein Paternoster in die bestehende IT-Infrastruktur integriert?

Antwort: Die Anbindung erfolgt über standardisierte Schnittstellen. Im einfachsten Fall arbeitet das Gerät autark mit einer eigenen, einfachen Lagerplatzverwaltung. Die volle Effizienz wird jedoch durch die direkte Anbindung an ein übergeordnetes Lagerverwaltungs- (LVS) oder ERP-System erreicht. Kommissionieraufträge werden dann direkt an die Gerätesteuerung übermittelt, was den Prozess automatisiert und optimiert.
