Hochregal im Lager

Was genau ist ein Hochregal? Eine Definition

Ein Hochregal ist ein Regalsystem, das eine Höhe von 12 Metern deutlich überschreitet und bis zu 50 Meter hoch sein kann. Es ist für die Lagerung großer Mengen von Waren auf Paletten oder in anderen Ladeeinheiten konzipiert. Die entscheidende Eigenschaft ist die extreme Ausnutzung der vertikalen Dimension einer Halle, was zu einer enormen Verdichtung der Lagerkapazität führt. Im Gegensatz zu herkömmlichen Regalen werden Hochregale in der Regel nicht manuell, sondern mit spezialisierten, oft automatisierten Regalbediengeräten (RBG) oder schienengeführten Staplern bedient.

Frage: Ab wann spricht man von einem Hochregal?

Antwort: Eine feste Norm gibt es nicht, aber in der logistischen Praxis gilt eine Regalhöhe ab etwa 12 Metern als gängige Grenze. Dies hängt oft damit zusammen, dass ab dieser Höhe der Einsatz spezieller, schienengeführter Fördertechnik wirtschaftlich und technisch notwendig wird.

Aufbau und Technik: Das Innenleben eines Giganten

Die Konstruktion eines Hochregals ist ein Meisterwerk der Ingenieurskunst und muss präzise auf die Anforderungen des Lagerguts, der Umschlagleistung und der gesamten Prozesskette abgestimmt sein.

• Stahlkonstruktion: Das tragende Element ist ein massives Gerüst aus kaltverformten oder warmgewalzten Stahlprofilen. Die Statik muss nicht nur das reine Warengewicht tragen, sondern auch den dynamischen Kräften standhalten, die durch die Beschleunigung und das Abbremsen der Regalbediengeräte entstehen. Die Auslegung richtet sich nach strengen Normen wie der DIN EN 15512.
• Silo-Bauweise vs. freistehende Konstruktion: Bei der Silo-Bauweise ist die Regalkonstruktion gleichzeitig das tragende Gerüst für Dach und Fassade der Halle. Dies ist eine extrem flächen- und kosteneffiziente Bauweise für Neubauprojekte, da die klassische Gebäudehülle entfällt. Das freistehende Hochregal wird in eine bereits bestehende oder neu errichtete Halle integriert. Diese Variante bietet eine höhere Flexibilität bei einer späteren Umnutzung der Logistikimmobilie.

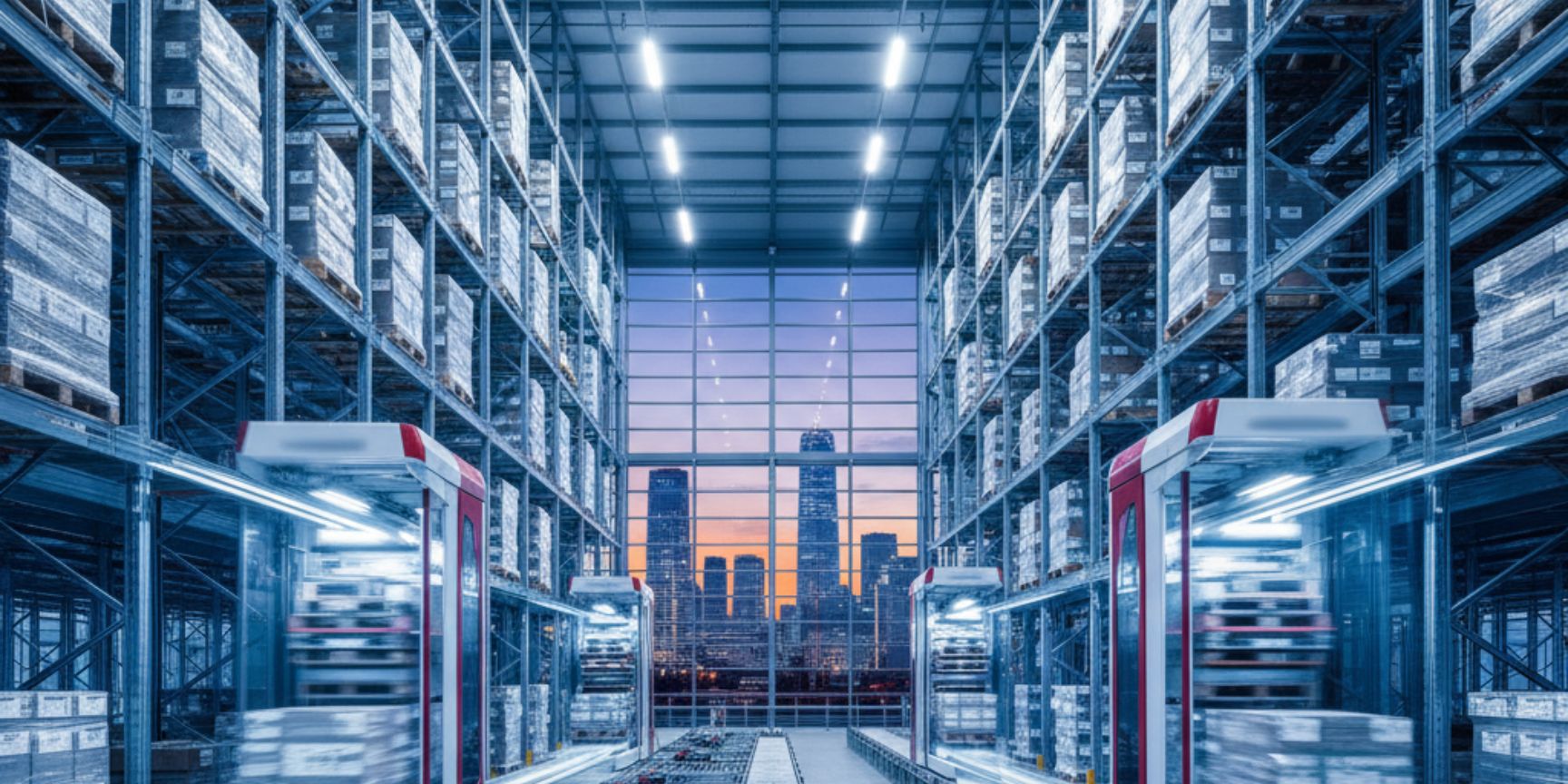

• Regalbediengeräte (RBG): In automatisierten Hochregallagern (AKL) sind RBGs das Herzstück. Diese schienengeführten, oft kurvengängigen Geräte bewegen sich mit hoher Geschwindigkeit (bis zu 6 m/s) und Präzision durch die Gänge, um Paletten vollautomatisch ein- und auszulagern. Gesteuert werden sie von einem Lagerverwaltungssystem (LVS).
• Fördertechnik: Ein- und Auslagerungszonen am Kopf des Lagers sind über eine komplexe Fördertechnik (Rollenbahnen, Kettenförderer, Verschiebewagen) mit dem Hochregal verbunden, um einen nahtlosen und leistungsstarken Warenfluss zu gewährleisten.

Das Hochregal in der Lager- und Kontraktlogistik

Für Logistikdienstleister, insbesondere in der anspruchsvollen Kontraktlogistik, sind Hochregallager ein entscheidender Wettbewerbsfaktor. Sie sind die technische Grundlage, um die komplexen und großvolumigen Outsourcing-Projekte von Industrie und Handel effizient abwickeln zu können.

Frage: Warum setzen Kontraktlogistiker auf Hochregale?

Antwort: Die hohe Lagerdichte senkt die flächenbezogenen Kosten pro Palettenstellplatz signifikant. Die Automatisierung führt zu einer konstant hohen Umschlagleistung, minimalen Fehlerquoten und ermöglicht einen 24/7-Betrieb. Dies ist ideal für die Abwicklung von Logistikaufträgen mit hohem Warenvolumen und strengen Service-Level-Agreements, wie sie in der Automobil-, Konsumgüter- oder Pharmaindustrie üblich sind. Zudem ermöglicht die präzise, systemgesteuerte Lagerhaltung eine lückenlose Chargenverfolgung und die strikte Einhaltung von Lagerstrategien wie FIFO (First-In, First-Out) oder FEFO (First-Expired, First-Out).

Anforderungen an die Logistikimmobilie und die Halle

Ein Hochregal stellt spezifische und sehr hohe Anforderungen an die Logistikimmobilie und deren bauliche Substanz, die weit über die eines Standardlagers hinausgehen.

• Bodenplatte: Die Punktlasten, die von den schmalen Regalstützen auf die Bodenplatte übertragen werden, sind immens und können mehrere Tonnen pro Stütze betragen. Eine Standard-Lagerhalle ist hierfür nicht ausgelegt. Es wird eine speziell dimensionierte und oft pfahlgegründete Sohle mit einer extrem hohen Ebenheit (gemäß DIN 18202, Tabelle 3, Zeile 4) benötigt, um den sicheren und störungsfreien Betrieb der hochpräzisen Regalbediengeräte zu gewährleisten.
• Hallenhöhe: Bei freistehenden Systemen muss die lichte Höhe (Unterkante Binder) exakt auf das geplante Regalsystem und die notwendigen Abstände für Sprinkler und Beleuchtung abgestimmt sein.
• Brandschutz: Aufgrund der enormen Brandlast und der schlechten Zugänglichkeit gelten Hochregallager als hochbrandgefährdet. Eine automatische Sprinkleranlage, meist als In-Rack-Sprinklerung direkt in den Regalebenen, und Brandmeldeanlagen sind zwingend erforderlich. Zunehmend werden auch Sauerstoffreduktionsanlagen eingesetzt, die den Sauerstoffgehalt in der Luft permanent auf ein Niveau senken (ca. 15-17%), bei dem die meisten Materialien nicht mehr entflammbar sind.

Zahlen, Daten, Fakten: Die Dimensionen der Effizienz

• Lagerdichte: Ein Hochregal kann auf einer Grundfläche von 10.000 m² problemlos 50.000 bis über 100.000 Palettenstellplätze bieten. Ein konventionelles Breitganglager würde dafür ein Vielfaches der teuren Grundstücksfläche benötigen.
• Automatisierungsgrad: Moderne Hochregallager erreichen einen Automatisierungsgrad von über 90 %. Der manuelle Eingriff beschränkt sich auf die Anbindung an vor- und nachgelagerte Prozesse (Wareneingang, Kommissionierung, Warenausgang) sowie auf Wartung und Störungsbehebung.
• Investitionskosten: Die Errichtung eines automatischen Hochregals ist eine kapitalintensive Investition. Je nach Größe, Technik und Automatisierungsgrad bewegen sich die Kosten im zweistelligen Millionenbereich. Die Amortisation erfolgt jedoch über die massiv reduzierten operativen Kosten (Personal, Flächenkosten) und die hohe, konstante Leistung.

Vor- und Nachteile im kritischen Überblick
