Vorschubbrücke in der Lagerlogistik

Definition: Was ist eine Vorschubbrücke im logistischen Kontext?

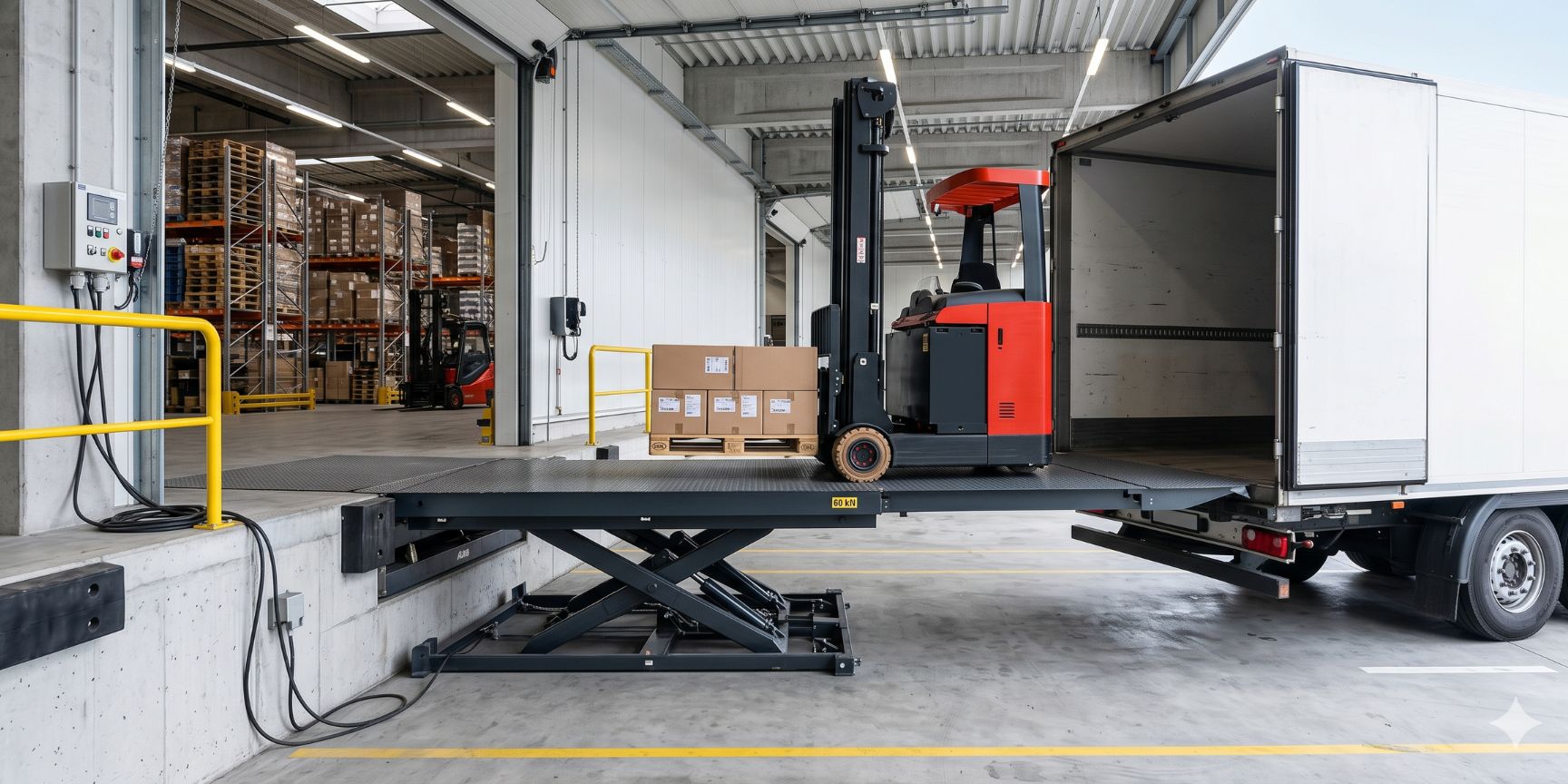

Die Vorschubbrücke (technisch korrekt: Überladebrücke mit Teleskoplippe) ist eine mechanische oder hydraulische Konstruktion, die den Höhenunterschied und den horizontalen Abstand zwischen einer stationären Laderampe und der Ladefläche eines Transportfahrzeugs überbrückt.

Im Gegensatz zur klassischen Klappkeilbrücke wird die Lippe (die Auflagefläche auf dem Lkw) nicht ausgeklappt, sondern stufenlos ausgefahren. Dieser "Vorschub" ermöglicht eine zentimetergenaue Positionierung der Lippe auf der Ladefläche. In der Lagerlogistik ist sie das Herzstück der Be- und Entladestation, da sie maßgeblich beeinflusst, wie schnell und sicher Güter vom Lager in das Fahrzeug (und umgekehrt) fließen.

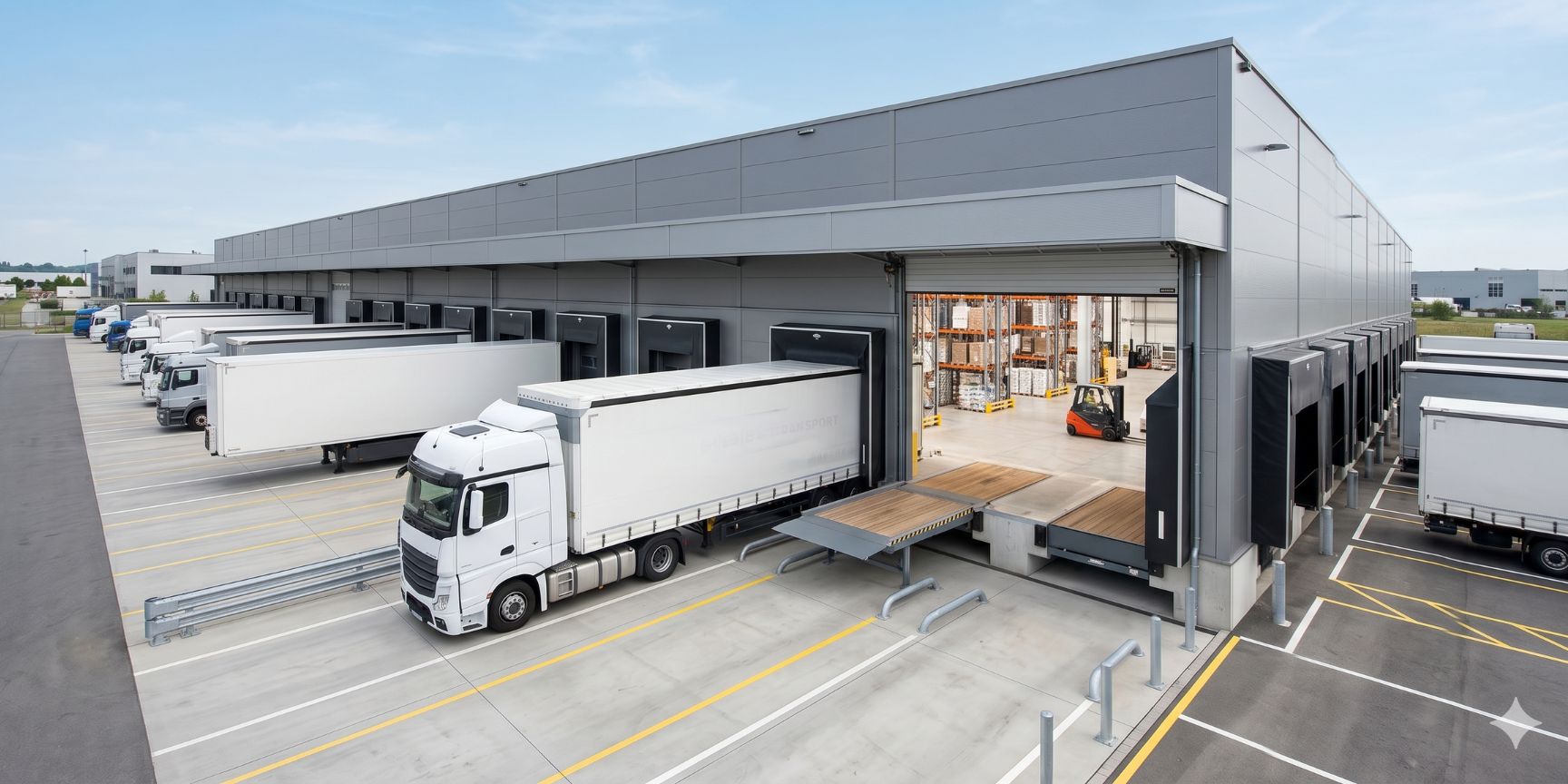

Die Vorschubbrücke in der Logistikimmobilie: Warum Planung hier beginnt

Bei der Konzeption einer Logistikimmobilie ist die Wahl der Verladetechnik entscheidend für die spätere Drittverwendungsfähigkeit. Eine Vorschubbrücke bietet hier maximale Flexibilität.

• ISO-Verladestellen: In temperaturgeführten Lagern (Kühlhaus) wird die Vorschubbrücke oft hinter dem Sektionaltor installiert. Die Teleskoplippe erlaubt es, das Tor vor der Brücke bis auf den Boden (die Isolierung) zu schließen.
• Unterfahrbarkeit: Hochwertige Hallen planen oft eine „Unterfahrung“ ein. Das bedeutet, dass die Ladebordwand des Lkw unter die Brücke einfahren kann. Dies spart Zeit beim Andocken, da der Fahrer die Bordwand nicht vorab abklappen muss.

Der technische Deep Dive: Zahlen, Daten, Fakten

Um die Tiefe des Themas zu erfassen, müssen wir uns die technischen Parameter ansehen, die nach DIN EN 1398 geregelt sind:

• Traglast: Standardmodelle sind für eine dynamische Traglast von 60 kN (6 Tonnen) ausgelegt. In der Schwerlastlogistik gibt es Sonderausführungen bis zu 100 kN.
• Vorschublänge: Die Teleskoplippe hat üblicherweise eine Länge von 500 mm bis 1.000 mm. Ein längerer Vorschub erhöht die Sicherheit bei ungenauem Andocken.
• Neigungswinkel: Gemäß Norm darf die Neigung im Betrieb 12,5 % (ca. 7°) nicht überschreiten, um das Umkippen von Flurförderzeugen zu verhindern.
• Plattformbreite: Standardmäßig zwischen 1.750 mm und 2.250 mm. Breite Brücken sind in der Kontraktlogistik beliebt, um auch breite Ladungsträger (z. B. Maschinenkomponenten) sicher zu verladen.

Vorschub vs. Klappkeil: Ein strategischer Vergleich

In der Fachwelt wird oft diskutiert, ob der Mehrpreis einer Vorschubbrücke gegenüber der Klappkeilbrücke gerechtfertigt ist. Hier ist die Antwort meist ein klares Ja aus Sicht der Kontraktlogistik:

Besonders bei Heckbeladung mit Containern spielt die Vorschubbrücke ihre Stärken aus, da die Lippe tief in den Container hineingefahren werden kann, ohne dass der Rahmen der Brücke an der Containerkante hängen bleibt.

Wartung und Sicherheit: Mehr als nur eine Prüfung

Eine Vorschubbrücke ist eine überwachungsbedürftige Anlage. In Deutschland schreibt die DGUV Regel 108-006 eine jährliche Prüfung vor.

Ein kritischer Punkt in der Praxis ist die Schwimmstellung. Da sich der Lkw während des Be- und Entladens durch die Federung hebt oder senkt, muss die Brücke diesen Bewegungen automatisch folgen. Eine Fehlfunktion in diesem Bereich führt unweigerlich zu Schäden an der Brücke oder – schlimmer – zum Absturz des Gabelstaplers. Moderne Systeme nutzen hydraulische Not-Stopp-Ventile, die bei einem plötzlichen Absacken (z. B. wenn der Lkw vorzeitig wegfährt) die Brücke sofort blockieren.

Wirtschaftlichkeit und ROI in der Kontraktlogistik

In der Kontraktlogistik, wo Margen oft klein sind, zählt jede Sekunde beim Umschlag. Eine Vorschubbrücke amortisiert sich durch:

1. Zeitersparnis: Weniger Rangieraufwand für den Lkw, da die Lippe Ungenauigkeiten beim Andocken (bis zu einem gewissen Grad) ausgleicht.
2. Schadensprävention: Die stufenlose Positionierung verhindert, dass die Lippe die Ware beschädigt oder Paletten beim Überfahren "hüpfen".
3. Energieeffizienz: Durch die Integration in ISO-Ladelösungen werden Kälteverluste minimiert, was die Energiekosten der Halle senkt.

FAQ – Häufige Fragen aus der Praxis

Frage: Kann jede Vorschubbrücke für jeden Lkw-Typ genutzt werden?

Antwort: Grundsätzlich ja, aber es gibt Grenzen. Bei sehr kleinen Transportern (Sprinter-Klasse) ist der Höhenunterschied zur Rampe oft zu groß. Hierfür gibt es spezielle Varianten mit geringer Bauhöhe oder Schwenklippen, die für geringere Traglasten optimiert sind.

Frage: Wie lang sollte der Vorschub idealerweise sein?

Antwort: In der Standard-Logistikimmobilie sind 500 mm bis 600 mm Vorschub ausreichend. Werden jedoch häufig Seecontainer verladen, empfiehlt sich ein Vorschub von 1.000 mm, um den Abstand zwischen Rampenkante und Ladeboden sicher zu überbrücken.

Frage: Was passiert bei einem Stromausfall?

Antwort: Die meisten hydraulischen Vorschubbrücken verfügen über ein manuelles Notablassventil, um die Brücke sicher in die Ruheposition zu bringen. Ein Verladen ist ohne Strom jedoch meist nicht möglich, da die Hydraulikpumpe den Druck für das Ausfahren des Teleskops benötigt.

Fazit: Die Vorschubbrücke als Investment in die Zukunft

Wer heute eine Logistikimmobilie baut oder ein Lager effizient betreiben will, kommt an der Vorschubbrücke nicht vorbei. Sie bietet die nötige Flexibilität für den modernen Gütermix und erfüllt die hohen Anforderungen an Arbeitssicherheit und Energieeffizienz. Während die Anschaffungskosten etwa 20-30 % über einer Klappkeilbrücke liegen, rechtfertigen die höhere Umschlaggeschwindigkeit und die Langlebigkeit dieses Investment in fast jedem professionellen Logistikumfeld.

Für Fachplaner gilt: Die Spezifikation der Vorschubbrücke sollte niemals isoliert, sondern immer im Dreiklang aus Tor, Abdichtung und Brücke betrachtet werden, um eine nahtlose Logistikkette an der Schnittstelle Rampe zu garantieren.
