Die Klappkeilbrücke: Das Herzstück der effizienten Rampenlogistik

In der Welt der Lagerlogistik und Logistikimmobilien ist die Schnittstelle zwischen dem stationären Lager und dem mobilen Transportmittel der kritischste Punkt. Die Klappkeilbrücke (auch Überladebrücke mit Klapplippe genannt) stellt hierbei die klassische Lösung dar, um Höhenunterschiede und Distanzen zwischen Rampenkante und Lkw-Ladefläche sicher zu überbrücken.

Definition und Funktionsprinzip der Klappkeilbrücke

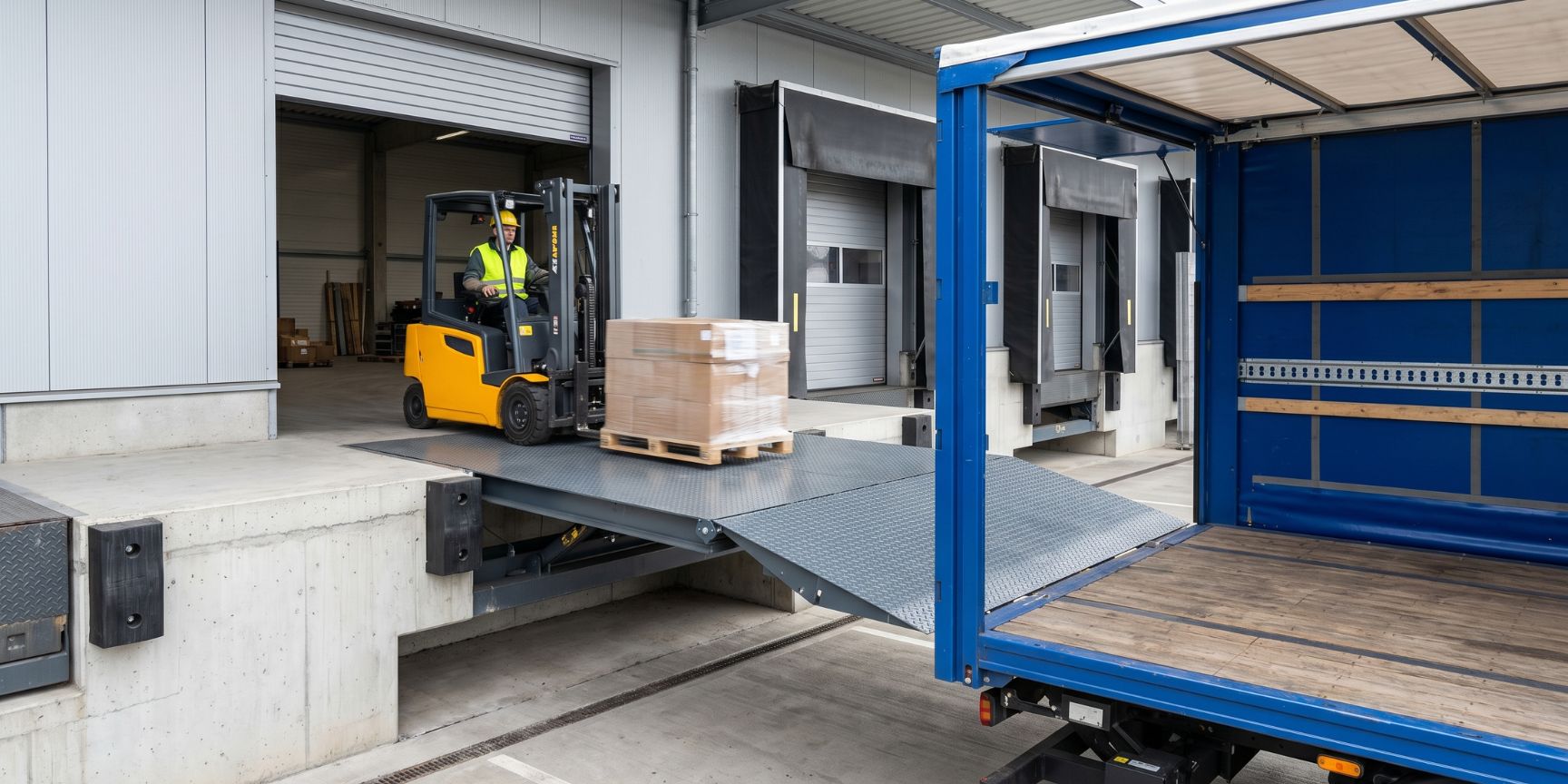

Eine Klappkeilbrücke ist eine fest installierte oder im Boden eingelassene Konstruktion, bestehend aus einer Stahlplattform und einer schwenkbaren Lippe (dem Klappkeil). Nach dem Andocken des Lkw hebt die Hydraulik die Plattform an; am höchsten Punkt klappt die Lippe aus und legt sich beim Absenken sanft auf die Ladefläche des Fahrzeugs auf.

Im Gegensatz zur Teleskoplippe (Vorschubbrücke) ist die Reichweite der Klapplippe konstruktionsbedingt fixiert. Dies erfordert ein präzises Heranfahren des Lkw, bietet jedoch eine extrem hohe Robustheit und geringere Wartungsintensität.

Technische Komponenten und Konstruktionstiefe

Um den Anforderungen der Kontraktlogistik bei hohem Warenumschlag gerecht zu werden, besteht eine hochwertige Klappkeilbrücke aus folgenden Kernkomponenten:

• Plattform: Meist aus rutschhemmendem Tränenblech (S235 Stahl), verstärkt durch Unterzüge, um Torsionskrüfte (Verwindungen) aufzufangen, wenn der Lkw einseitig beladen ist.
• Hydrauliksystem: In der Regel ein Zwei-Zylinder-System. Ein Hauptzylinder hebt die Plattform, ein Lippenzylinder steuert das Ausklappen des Keils.
• Steuerung: Ein Schaltschrank mit Totmannschaltung, oft kombiniert mit Tor- und Ampelsteuerungen für maximale Prozesssicherheit.
• Hinterkanten-Scharnier: Ein kritischer Punkt, der die horizontale Bewegung der Plattform bei Belastung ermöglicht, ohne Scherkanten zu bilden.

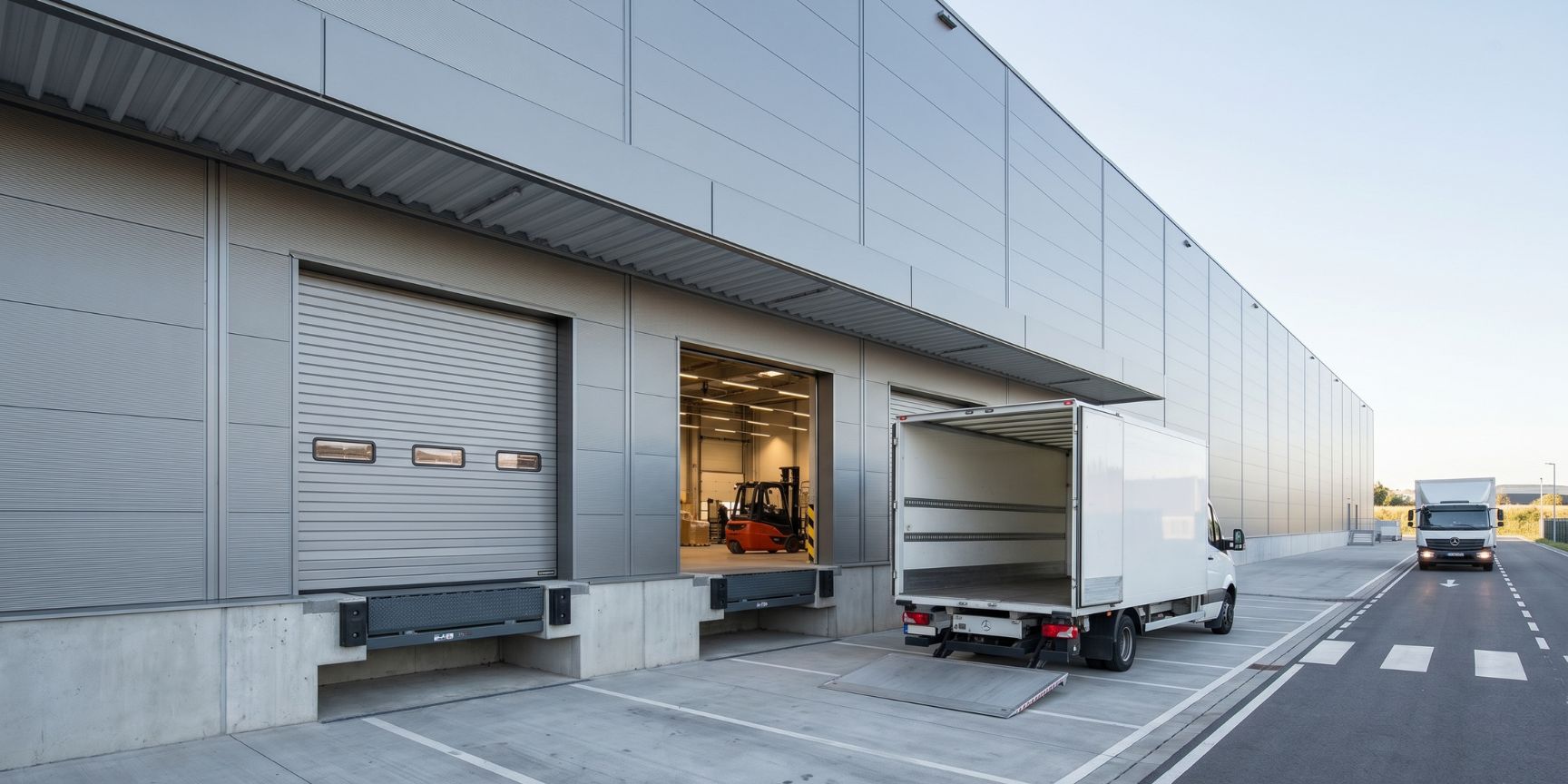

Integration in Logistikimmobilien und Hallenplanung

Beim Bau oder der Sanierung einer Logistikimmobilie ist die Wahl der Einbauform entscheidend für die spätere Flexibilität:

1. Rahmenmodell (W-Rahmen): Direkt in den Beton eingegossen. Sehr stabil, aber schwer auszutauschen.
2. Vorschubmodell (Box-Modell): Die Brücke wird in eine vorbereitete Grube gesetzt und verschweißt. Ideal für schnelle Montage.
3. Unterfahrbarkeit: Für Logistikzentren, die mit Ladebordwänden (Hublader am Lkw-Heck) arbeiten, muss unter der Brücke ein Freiraum eingeplant werden, damit die Ladebordwand unter die Rampe einfahren kann.

Zahlen, Daten, Fakten: Die Leistungsmatrix

In Fachportalen ist die technische Belastbarkeit die wichtigste Währung. Hier sind die gängigen Industriestandards für Klappkeilbrücken:

Wichtiger Hinweis zur Traglast: Die Nennlast nach DIN EN 1398 bezieht sich auf die Einzellast eines Gabelstaplers inklusive Ladung auf einer Achse. In der Praxis sollte die Brücke immer mit einem Sicherheitsfaktor geplant werden, besonders bei Einsatz von Elektro-Hochhubwagen mit kleinen Rollen.

Die Rolle der Klappkeilbrücke in der Kontraktlogistik

In der Kontraktlogistik, wo Margen oft eng und Zeitfenster strikt sind, punktet die Klappkeilbrücke durch ihre Schnelligkeit. Die einfache Bedienung minimiert die Einweisungszeit für Personal. Ein wesentlicher Aspekt ist die Schwimmstellung: Sobald die Brücke aufliegt, folgt sie den Auf- und Abbewegungen des Lkw während des Be- und Entladens (Einfedern). Dies verhindert Schäden an der Fahrzeugstruktur und am Brückenmechanismus.

Sicherheit und Normung (EN 1398)

Jede Überladebrücke in Europa muss der Norm EN 1398 entsprechen. Wesentliche Sicherheitsmerkmale sind:

• Not-Stopp-Funktion: Sofortiges Blockieren der Hydraulik bei Stromausfall oder Betätigen des Not-Aus.
• Fußschutzleisten: Seitliche Schutzbleche verhindern, dass Füße zwischen Rampe und Plattform geraten.
• Sperrventil: Verhindert das Absacken der Brücke, falls der Lkw vorzeitig wegfährt, während sich noch ein Stapler auf der Plattform befindet (Absturzsicherung).

Vergleich: Klappkeil vs. Teleskoplippe

Wann ist die Klappkeilbrücke die bessere Wahl?

• Vorteile Klappkeil: Kostengünstiger in der Anschaffung (ca. 20-30 % günstiger), geringerer Wartungsaufwand, schnellere Zyklen bei Standard-Lkw.
• Nachteile: Weniger präzise Platzierung der Lippe, ungeeignet für sehr knapp beladene Lkw (End-Logistik), bei denen die Lippe nicht weit genug auf die Ladefläche greifen kann, ohne die Ware zu berühren.

FAQ – Häufige Fragen aus der Praxis

Frage: Wie oft muss eine Klappkeilbrücke gewartet werden?

Antwort: Gemäß DGUV Regel 108-006 (ehemals BGR 233) ist eine jährliche Prüfung durch eine befähigte Person zwingend erforderlich. Dabei werden Hydraulikschläuche, Schweißnähte und die Sicherheitsventile geprüft.

Frage: Kann eine Klappkeilbrücke nachträglich in eine bestehende Halle eingebaut werden?

Antwort: Ja, über sogenannte Vorsatzschleusen. Dabei wird die Brücke in einem Stahlgestell vor die eigentliche Hallenfassade gesetzt. Das spart Platz im Innenraum und verbessert die thermische Trennung der Halle.

Frage: Welche Steigung ist für Gabelstapler noch fahrbar?

Antwort: Die Norm empfiehlt maximal 12,5 %. In der Praxis sollten bei Elektro-Staplern jedoch eher 7 % bis 10 % angestrebt werden, um die Batterielaufzeit zu schonen und das Rutschrisiko bei Nässe zu minimieren.

Fazit für Investoren und Betreiber

Die Klappkeilbrücke ist das "Arbeitstier" der Logistik. Für Standardanwendungen in der Distribution und Kontraktlogistik bietet sie das beste Preis-Leistungs-Verhältnis. Bei der Planung einer Logistikimmobilie sollte jedoch nicht am falschen Ende gespart werden: Eine Investition in feuerverzinkte Ausführungen oder verstärkte Plattformen zahlt sich durch eine Lebensdauer von oft über 20 Jahren doppelt aus. Werden jedoch extrem unterschiedliche Fahrzeugtypen (vom Transporter bis zum Mega-Trailer) abgefertigt, sollte eine Kombination aus Klappkeil- und Teleskoplippenlösungen in Betracht gezogen werden.
