Überladebrücken in der Lagerlogistik

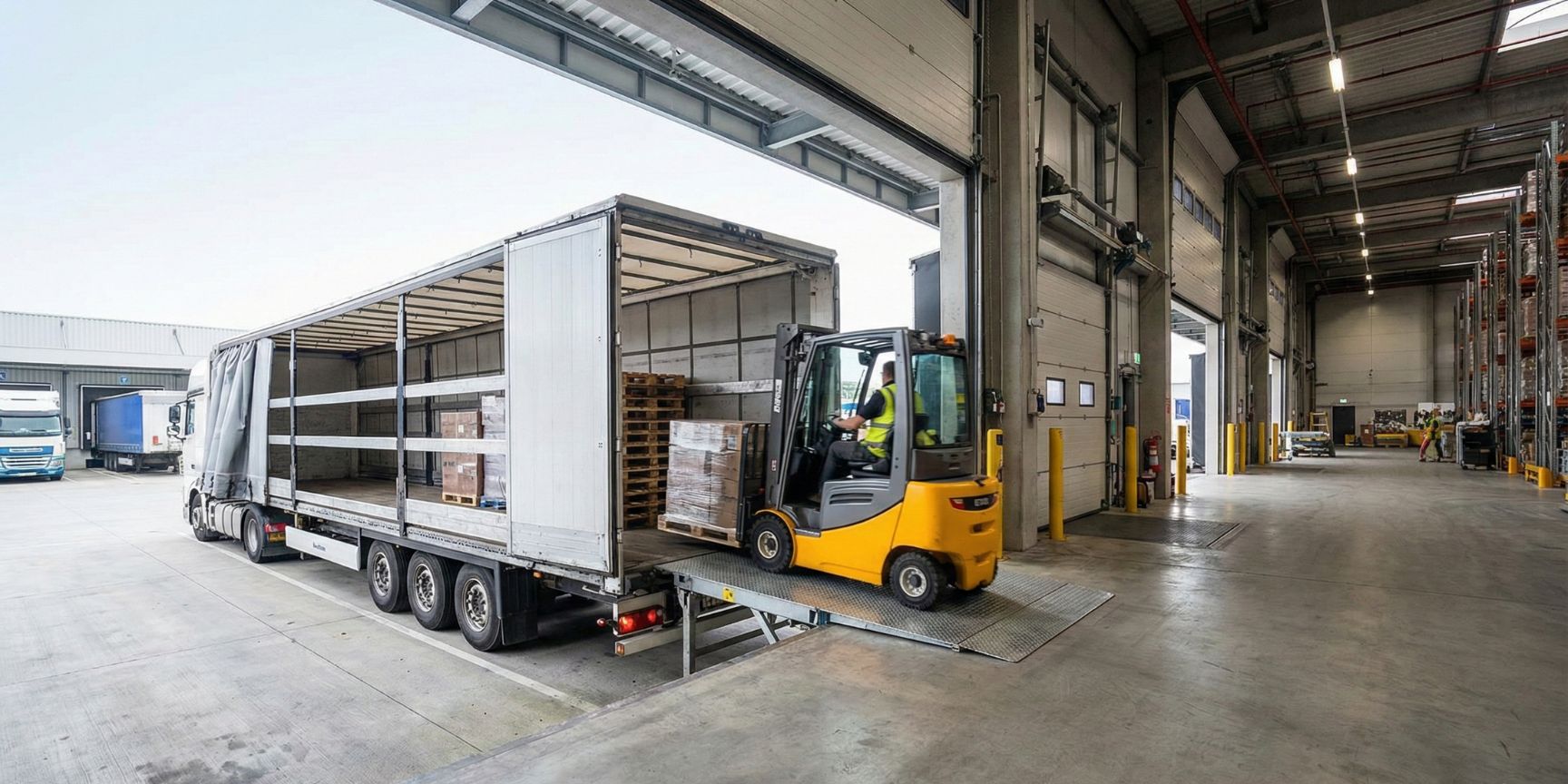

Definition und Funktionsweise: Das Herzstück der Rampe

Eine Überladebrücke (engl. Dock Leveler) dient dem Ausgleich von Höhenunterschieden und Abständen zwischen der Laderampe einer Logistikimmobilie und der Ladefläche eines andockenden LKW. Da LKW-Ladeflächen je nach Beladungszustand und Fahrzeugtyp (vom Sprinter bis zum Jumbo-Trailer) variieren, ist eine starre Rampe in diesen Fällen nicht optimal in der Logistik.

Technisch gesehen bildet die Überladebrücke eine variable Ebene. Sie muss sich nicht nur statisch auf eine Höhe einstellen, sondern während des Be- und Entladevorgangs den Federbewegungen des LKW folgen (Schwimmstellung). In der Kontraktlogistik, wo Zeitfenster eng getaktet sind, entscheidet die Zuverlässigkeit dieses Bauteils über den Durchsatz des gesamten Lagers.

Bauarten im Detail: Klappkeil vs. Vorschubkeil

Für Fachplaner und Betreiber von Logistikimmobilien ist die Wahl des Systems entscheidend. Wir unterscheiden primär zwei hydraulische Systeme, da mechanische Brücken aufgrund ergonomischer Nachteile kaum noch Relevanz in Neubauten haben.

Die Klappkeil-Überladebrücke (Swing Lip)

Dies ist die Standardlösung für homogene Flotten. Nach dem Anheben der Plattform klappt eine Lippe aus und legt sich auf den LKW.

• Vorteil: Kostengünstig in der Anschaffung, robuste Technik.
• Nachteil: Der Auflagebereich ist fix. Ist der LKW zu voll beladen (Paletten stehen bis ganz hinten an der Kante), kann die Lippe nicht auflegen, ohne die Ware zu beschädigen.

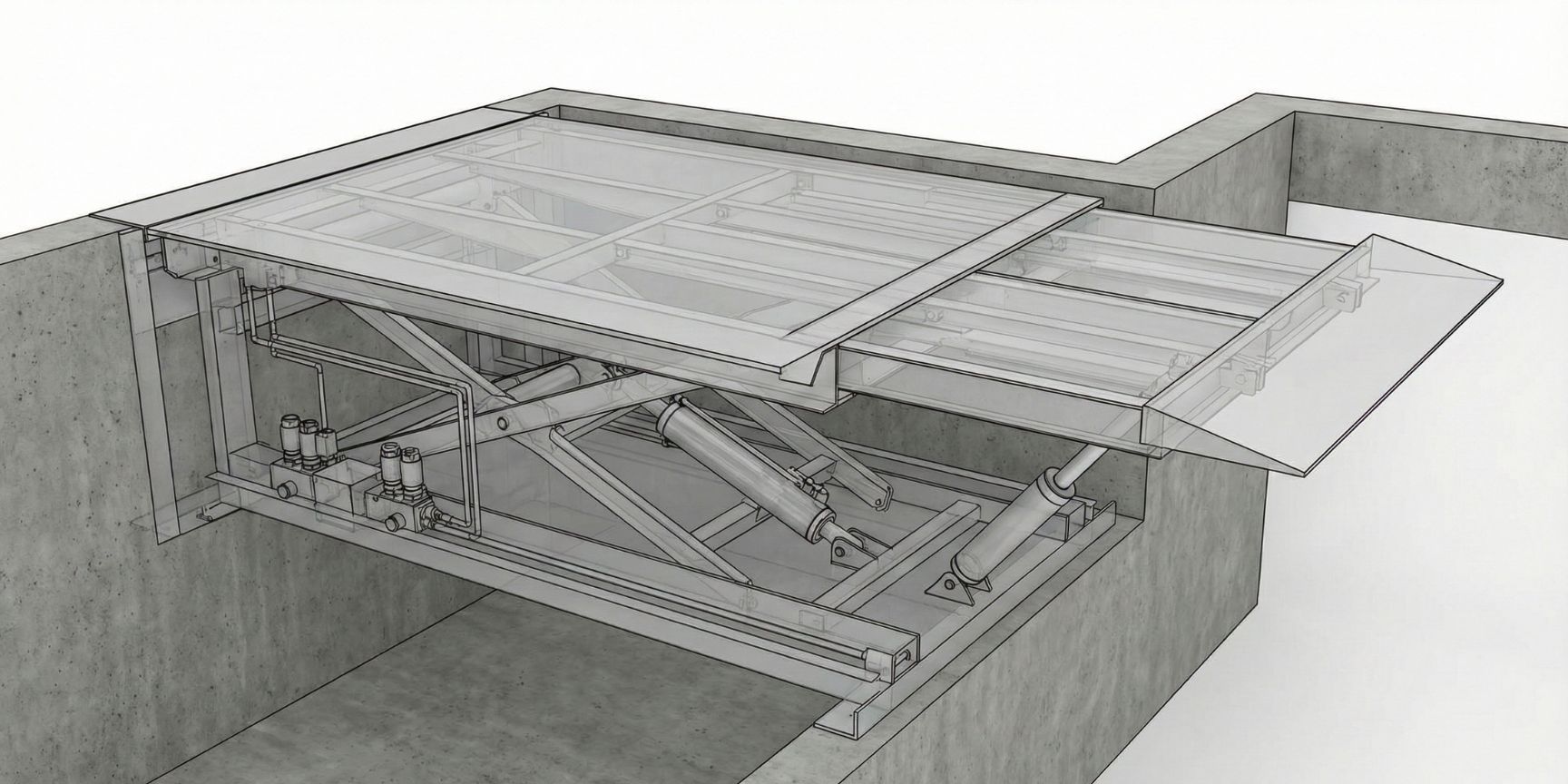

Die Vorschub-Überladebrücke (Telescopic Lip)

Hier wird die Lippe stufenlos hydraulisch ausgefahren.

• Vorteil: Präzision. Der Staplerfahrer kann die Lippe zentimetergenau positionieren. Dies ist essenziell bei vollbeladenen LKW ("Last-Pallet-Problem") und bietet eine höhere Sicherheit.
• Logistik-Immobilien-Aspekt: Vorschubbrücken ermöglichen oft eine bessere thermische Trennung, da die Lippe im Ruhezustand hinter dem Sektionaltor eingezogen bleiben kann (ISO-Verladung).

Dimensionierung und Neigungswinkel: Die Mathematik der Verladung

Eine falsche Dimensionierung führt zum Aufsetzen von Hubwagen oder Gabelstaplern. Die DIN EN 1398 gibt hier klare Rahmenbedingungen vor.

Wichtigster Faktor ist die Steigung bzw. das Gefälle. Um einen reibungslosen Umschlag mit elektrischen Flurförderzeugen (FFZ) zu gewährleisten, sollte die Neigung 12,5 % (ca. 7 Grad) nicht überschreiten.

• Berechnungsbeispiel: Um einen Höhenunterschied von 30 cm zu überbrücken (z.B. Rampe 1,20m, LKW 1,50m), wird bei einer maximalen Steigung von 12,5 % eine Brückenlänge von mindestens 2.400 mm benötigt.
• Standardmaße: In der Praxis haben sich Längen von 2.000 mm bis 3.000 mm und Breiten von 2.000 mm (für Standard-LKWs) bis 2.250 mm durchgesetzt.

Praxis-Tipp: Werden LKW mit Ladebordwand (Hubbühne) erwartet, muss die Überladebrücke bzw. die Grube über eine Unterfahrbarkeit (Briefkastenöffnung) verfügen, damit die Ladebordwand unter die Rampe geschoben werden kann.

Tragkraft: Dynamisch vs. Statisch

Hier entstehen oft Missverständnisse in Ausschreibungen. Die Nennlast gemäß DIN EN 1398 bezieht sich auf die Achslast des Gabelstaplers, nicht auf das Gesamtgewicht.

• Standard: 60 kN (6 Tonnen). Dies deckt die meisten Gabelstapler-Einsätze ab.
• Schwerlast: In der Papierlogistik oder Getränkelogistik sind oft 100 kN oder mehr notwendig.

Wichtig für Kontraktlogistiker: Eine Überdimensionierung der Tragkraft erhöht die Lebensdauer ("Return on Invest"), da die Konstruktion bei Standardbelastung weniger Materialermüdung erleidet (Dauerfestigkeit).

Energieeffizienz und ISO-Loading

Im Kontext von ESG-Kriterien (Environmental, Social, Governance) und steigenden Energiekosten rückt die Dichtigkeit der Verladestelle in den Fokus. Eine klassische Überladebrücke ist eine massive Wärmebrücke (Stahl leitet Kälte direkt in die Halle).

Lösungsansätze für moderne Hallen:

1. Stufen-Docking (Step Docking): Die LKW-Türen werden erst geöffnet, nachdem der LKW angedockt hat.
2. ISO-Dock: Die Überladebrücke liegt hinter dem extrem gut isolierten Sektionaltor. Die Grube ist nach unten isoliert. Dies ist Standard in der Frischelogistik (Kühlhäuser), wird aber zunehmend auch für hochwertige Trockenlager (Pharma, Elektronik) gefordert.

Sicherheitstechnik und Normen

Die Sicherheit an der Rampe ist ein Schwerpunkt der Arbeitssicherheit. Schwere Unfälle passieren durch das vorzeitige Wegfahren des LKW.

Relevante Sicherheitsfeatures sind:

• Not-Aus-Funktion: Hydraulikventile blockieren sofort bei Stromausfall oder Betätigung.
• Schwimmstellungs-Überwachung: Verhindert, dass die Brücke absackt, wenn der LKW wegfährt, während der Stapler noch darauf steht.
• Seitenschutz: Gelb-schwarze Markierungen und Zehenschutzbleche sind Pflicht.
• Ampelsteuerungen & Wegfahrsperren: Moderne Brücken sind mit der Torsteuerung und oft einem LKW-Rückhaltesystem gekoppelt. Die Brücke lässt sich erst bedienen, wenn der LKW fixiert ist.

Auswahlkriterien für Investoren und Betreiber

Aus Sicht der Logistikimmobilie und des Asset Managements gibt es Zielkonflikte:

• Der Investor will niedrige Baukosten (Neigung zu Standard-Klappkeil, 60kN).
• Der Mieter (Kontraktlogistiker) benötigt Flexibilität für wechselnde Mandanten und hohe Verfügbarkeit.

Empfehlung: Der Einbau von Vorschubbrücken mit 2.500 mm Länge bietet den besten Kompromiss aus Investition und Vermietbarkeit (Drittverwendungsfähigkeit). Sie decken die breiteste Range an Fahrzeugen ab und erlauben effiziente Isolierkonzepte.

FAQ – Häufige Fragen aus der Praxis

Frage: Wie lange hält eine Überladebrücke?

Antwort: Bei regelmäßiger Wartung (gesetzlich vorgeschrieben mind. 1x jährlich gemäß UVV) und sachgemäßer Nutzung liegt die Lebensdauer bei 15 bis 20 Jahren. Hydraulikschläuche und Dichtungen sind Verschleißteile (ca. alle 5-8 Jahre).

Frage: Kann man bestehende Rampen auf neue Überladebrücken umrüsten?

Antwort: Ja, der sogenannte "Rampensanierung" ist ein großes Thema im Bestand. Alte mechanische Brücken werden oft durch hydraulische Systeme ersetzt. Dabei werden oft spezielle Einbaurahmen genutzt, um Stemmarbeiten am Beton zu minimieren.

Frage: Was bedeutet "Nennbreite" vs. "Effektive Breite"?

Antwort: Die Nennbreite ist das Außenmaß. Die effektive Nutzbreite kann durch seitliche Dichtlippen oder Geländer geringer sein. Für das Beladen von Containern sollte die Lippe abgeschrägt (tapered) sein, um in die schmaleren Containeröffnungen zu passen.

Fazit

Die Überladebrücke ist ein komplexes technisches Gewerk, das tief in die Statik und Thermik der Logistikimmobilie eingreift. Für einen zukunftsfähigen Hallenbau führt kein Weg an hydraulischen Vorschubbrücken mit integrierten Energiespar-Konzepten vorbei. Wer hier an der falschen Stelle spart, zahlt über die Lebensdauer der Immobilie durch Energieverluste, Prozessstörungen und Unfallrisiken drauf.
