Das I-Shape-Layout (Durchfluss-Form): Der umfassende Logistik-Ratgeber

Die Effizienz einer Supply Chain entscheidet sich oft schon auf dem Reißbrett des Architekten. Neben der klassischen U-Form ist das I-Shape-Layout (auch Durchfluss-Form oder Durchfluss-Layout genannt) eine der wichtigsten Grundrissstrategien in der Lagerlogistik. Wer als Kontraktlogistiker oder Immobilienentwickler auf absolute Geschwindigkeit und maximalen Warenumschlag setzt, kommt an diesem Layout kaum vorbei. Doch wie funktioniert die Durchfluss-Form im Detail und wo liegen die baulichen Tücken?

Was ist das I-Shape-Layout in der Lagerlogistik?

Das I-Shape-Layout beschreibt die architektonische und prozessuale Gestaltung einer Logistikhalle, bei der sich der Wareneingang (WE) und der Warenausgang (WA) an exakt gegenüberliegenden Seiten des Gebäudes befinden. Der Materialfluss gleicht dabei dem Buchstaben „I“: Die Ware bewegt sich in einer geraden, kontinuierlichen Linie (Durchfluss) durch das Lagergebäude. Es gibt keine Richtungswechsel, keine Kreuzungen von eingehenden und ausgehenden Warenströmen und somit keine physischen Engpässe zwischen den Toren.

Der perfekte Materialfluss: Wie funktioniert die Durchfluss-Form?

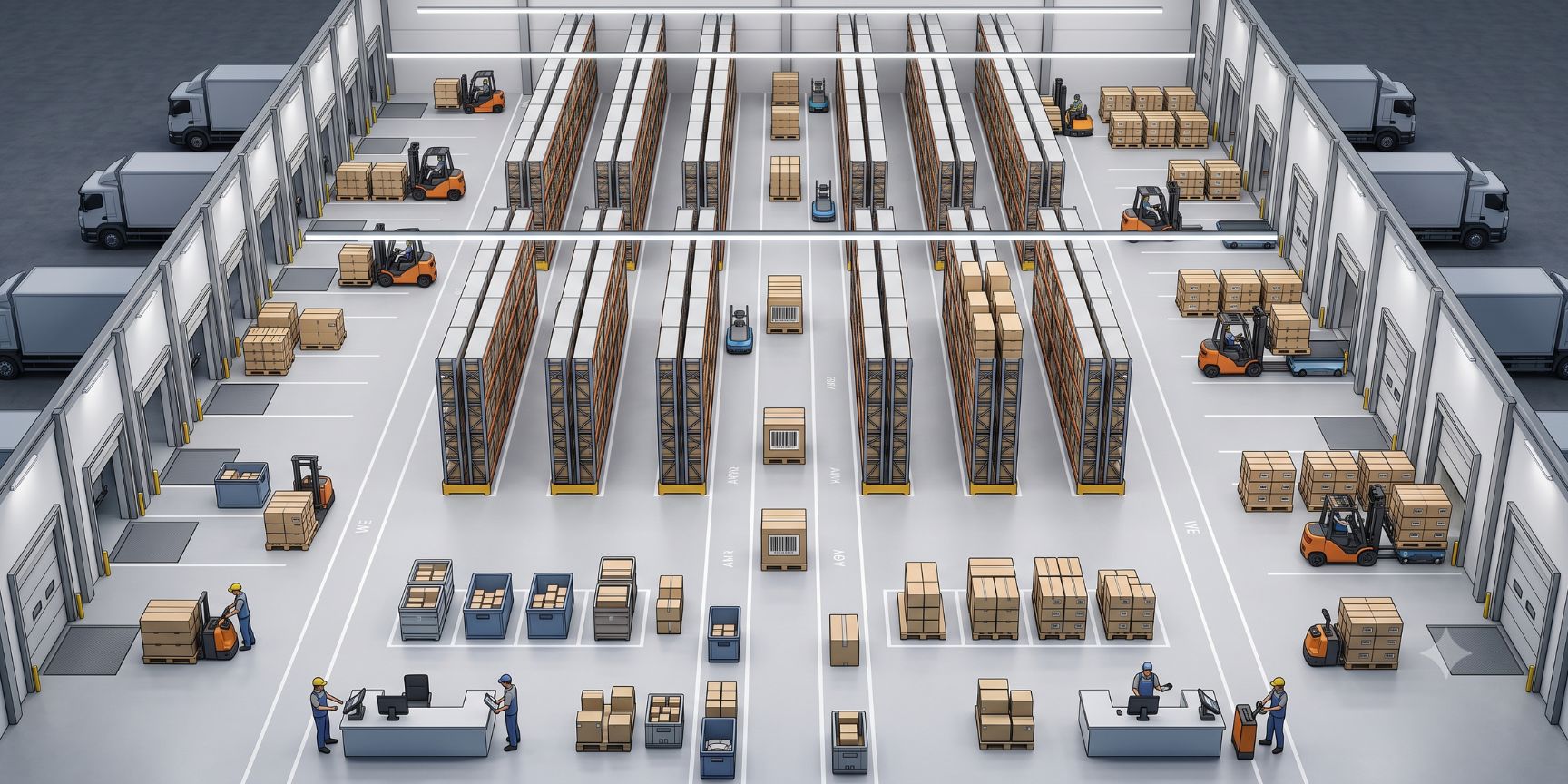

Das Prinzip der Durchfluss-Form ist auf absolute Linearität getrimmt. Ein Lkw dockt auf Seite A der Halle an. Die Ware wird entladen, passiert gegebenenfalls eine kurze Qualitätskontrolle in der Vorzone und wird direkt durch die Regalreihen oder Sortieranlagen auf die gegenüberliegende Seite B transportiert. Dort wird sie sofort wieder verladen. Dieser strikte „Straight-Line-Flow“ unterstützt das FIFO-Prinzip (First In, First Out) auf natürliche Weise. Stapler, autonome mobile Roboter (AMR) oder Förderbänder müssen keine Wendemanöver oder Rückwege mit Leerfahrten in Kauf nehmen.

Für welche Branchen ist das I-Shape-Layout unverzichtbar?

Während klassische E-Commerce-Händler oft das U-Shape-Layout für langfristige Lagerung bevorzugen, ist das I-Shape-Layout der unangefochtene Champion für spezielle, hochdynamische Geschäftsmodelle:

• Cross-Docking & Umschlagzentren: Wenn Waren nicht gelagert, sondern nur umgeschlagen und direkt weiterverteilt werden sollen.
• KEP-Dienste (Kurier, Express, Paket): Paketverteilzentren sind fast ausnahmslos als Durchfluss-Hallen (oft auch in Modifikationen wie T- oder H-Form) konzipiert, da Millionen von Paketen über lineare Sorter-Anlagen von den Entladetoren zu den Beladetoren fließen müssen.
• Produktionsversorgung (Just-in-Time/Just-in-Sequence): In der Automobilindustrie, wo Bauteile an der einen Seite angeliefert und auf der anderen Seite direkt ans Montageband übergeben werden.

Die Logistikimmobilie: Bauliche Anforderungen und Herausforderungen

Aus Sicht der Immobilienentwicklung ist eine I-Shape-Halle ein hochspezialisiertes Asset (oft als „Durchladehalle“ bezeichnet). Der größte Nachteil liegt im Flächenverbrauch: Da sowohl die Vorder- als auch die Rückseite des Gebäudes mit Verladetoren ausgestattet sind, benötigt die Immobilie auf beiden Seiten gigantische Außenflächen (Yard-Bereiche) für Lkw-Zufahrten, Rangiermanöver und Stellplätze. Dies treibt den Bedarf an Grundstücksfläche enorm in die Höhe. In dicht besiedelten Gebieten mit strengen Vorgaben zur Flächenversiegelung ist die Realisierung einer I-Shape-Logistikimmobilie daher oft teuer und komplex.

Kontraktlogistik: Höhere Pick-Raten durch Automatisierung

Für Kontraktlogistiker bietet die Durchfluss-Form immense operative Vorteile bei der Automatisierung. Weil sich Ein- und Ausgangsströme physisch nie in die Quere kommen, lassen sich feste Fördertechniken, Hängeförderer oder Schienensysteme für fahrerlose Transportsysteme (FTS) wesentlich einfacher und konfliktfreier installieren. Das Risiko von Unfällen im Staplerverkehr wird drastisch minimiert, was die Arbeitssicherheit erhöht und gleichzeitig die Transaktionsgebühren (Kosten pro Pick) durch höhere Fließgeschwindigkeiten senkt.

Zahlen, Daten, Fakten zum Durchfluss-Layout

• Flächennutzung: Für eine funktionierende I-Shape-Halle muss das Außengelände (Yard) oft bis zu 40–50 % größer dimensioniert werden als bei einem vergleichbaren U-Shape-Gebäude, um zwei getrennte Lkw-Höfe zu realisieren.
• Durchlaufzeiten: In reinen Cross-Docking-Szenarien reduziert die Durchfluss-Form die interne Transportzeit der Paletten um bis zu 30 %, da Kreuzungsverkehr und Staus im Mittelgang entfallen.
• Tordichte: Typische I-Shape-Umschlaghallen weisen eine extrem hohe Tordichte auf (oft 1 Verladetor pro 100 bis 200 m² Hallenfläche).

Häufig gestellte Fragen (FAQ) zum I-Shape-Layout

Frage: Ist das I-Shape-Layout für die Langzeitlagerung geeignet?

Antwort: Eher nicht. Wenn Paletten über Monate in einem Hochregal stehen, bringt der lineare Durchfluss keinen Vorteil. Hier verschwendet die doppelte Tor-Infrastruktur (auf zwei Seiten) wertvollen Raum, der besser für Regalstellplätze genutzt werden sollte. Für Langzeitbevorratung ist das U-Shape-Layout wirtschaftlicher.

Frage: Warum sind I-Shape-Hallen bei Investoren oft weniger beliebt als U-Shape-Hallen?

Antwort: Sie sind teurer in der Errichtung (doppelte Anzahl an Toren, riesige Grundstücksversiegelung) und weniger flexibel (geringere Drittverwendungsfähigkeit). Ein klassischer E-Commerce-Händler kann mit einer schmalen Durchladehalle oft weniger anfangen als ein Paketdienstleister. Das erhöht das Leerstandsrisiko für den Eigentümer.

Frage: Kann ich eine Durchfluss-Halle nachträglich erweitern?

Antwort: Das ist baulich oft sehr schwierig. Da der Materialfluss linear verläuft, würde ein Anbau in der Länge die Transportwege im Inneren extrem in die Länge ziehen. Ein Anbau in der Breite ist oft durch die Lkw-Höfe blockiert.

Fazit: Tempo pur, aber flächenintensiv

Das I-Shape-Layout ist der Hochleistungssportler unter den Hallen-Layouts. Wenn Geschwindigkeit, Cross-Docking und fehlerfreie, geradlinige Materialflüsse das Geschäftsmodell dominieren, ist die Durchfluss-Form alternativlos. Kontraktlogistiker und KEP-Dienste profitieren von einem Setup, das Staus eliminiert und Automatisierung perfekt unterstützt. Wer jedoch auf maximale Flächenausnutzung, Skalierbarkeit und Langzeitlagerung angewiesen ist, zahlt bei dieser Hallenform oft drauf.
