U-Shape-Layout (U-Form) in der Lagerlogistik

U-Shape-Layout in der Lagerlogistik: Das umfassende Glossar

Ob Neubau auf der grünen Wiese oder die Optimierung einer bestehenden Logistikimmobilie: Die Architektur und das interne Layout einer Halle entscheiden maßgeblich über die Rentabilität der gesamten Supply Chain. Das sogenannte U-Shape-Layout (auch U-Form genannt) hat sich in den letzten Jahrzehnten branchenübergreifend als dominierendes Konzept etabliert. Doch wie funktioniert dieser Materialfluss, und warum schwören Projektentwickler und Kontraktlogistiker gleichermaßen darauf?

Was ist ein U-Shape-Layout? Eine einfache Definition

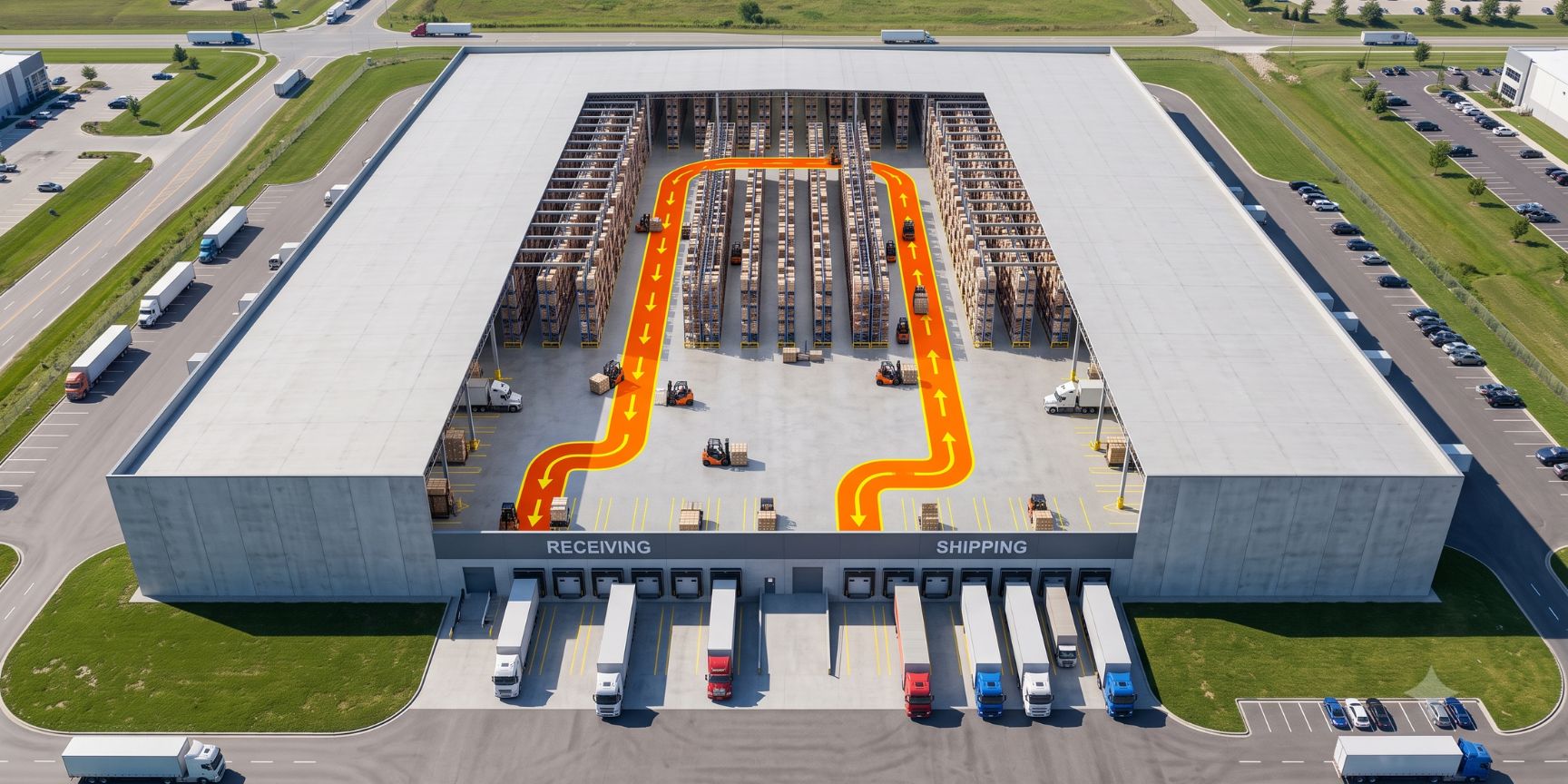

Das U-Shape-Layout beschreibt eine spezielle Anordnung der Funktionsbereiche innerhalb einer Logistikhalle. Das prägende Merkmal: Wareneingang (WE) und Warenausgang (WA) befinden sich auf derselben Seite des Gebäudes. Der Materialfluss durch die Halle beschreibt dabei die Form eines „U“. Die Ware wird an den Toren entladen, bewegt sich zur Einlagerung in die Tiefe der Halle hinein, durchläuft am „Scheitelpunkt“ des U (meist im hinteren Hallenbereich) ihre maximale Lagerdauer und fließt bei der Kommissionierung parallel zur Eingangsachse wieder nach vorn zu den Verladetoren zurück.

Der Materialfluss im Detail: So funktioniert die U-Form

Im Gegensatz zum I-Shape-Layout (Durchflussprinzip), bei dem die Ware auf der einen Seite hinein- und auf der gegenüberliegenden Seite hinausgeht, zwingt die U-Form den Warenstrom in einen Bogen. Dies ermöglicht eine intelligente Zonierung der Halle:

• Vorzone (Rampenbereich): Hier bündeln sich die hochdynamischen Prozesse. Cross-Docking (direkter Umschlag von WE zu WA ohne Einlagerung) ist hier auf kürzestem Wege möglich.
• Mittelzone: Hier befinden sich oft dynamische Kommissionierbereiche und Value Added Services (VAS) wie Umpack- oder Etikettierstationen.
• Tiefenzone: Im hinteren Teil der Logistikimmobilie lagern die Artikel mit geringerer Umschlagshäufigkeit (C-Artikel) in Hochregalen oder im Blocklager.

Logistikimmobilien: Warum Entwickler die U-Form lieben

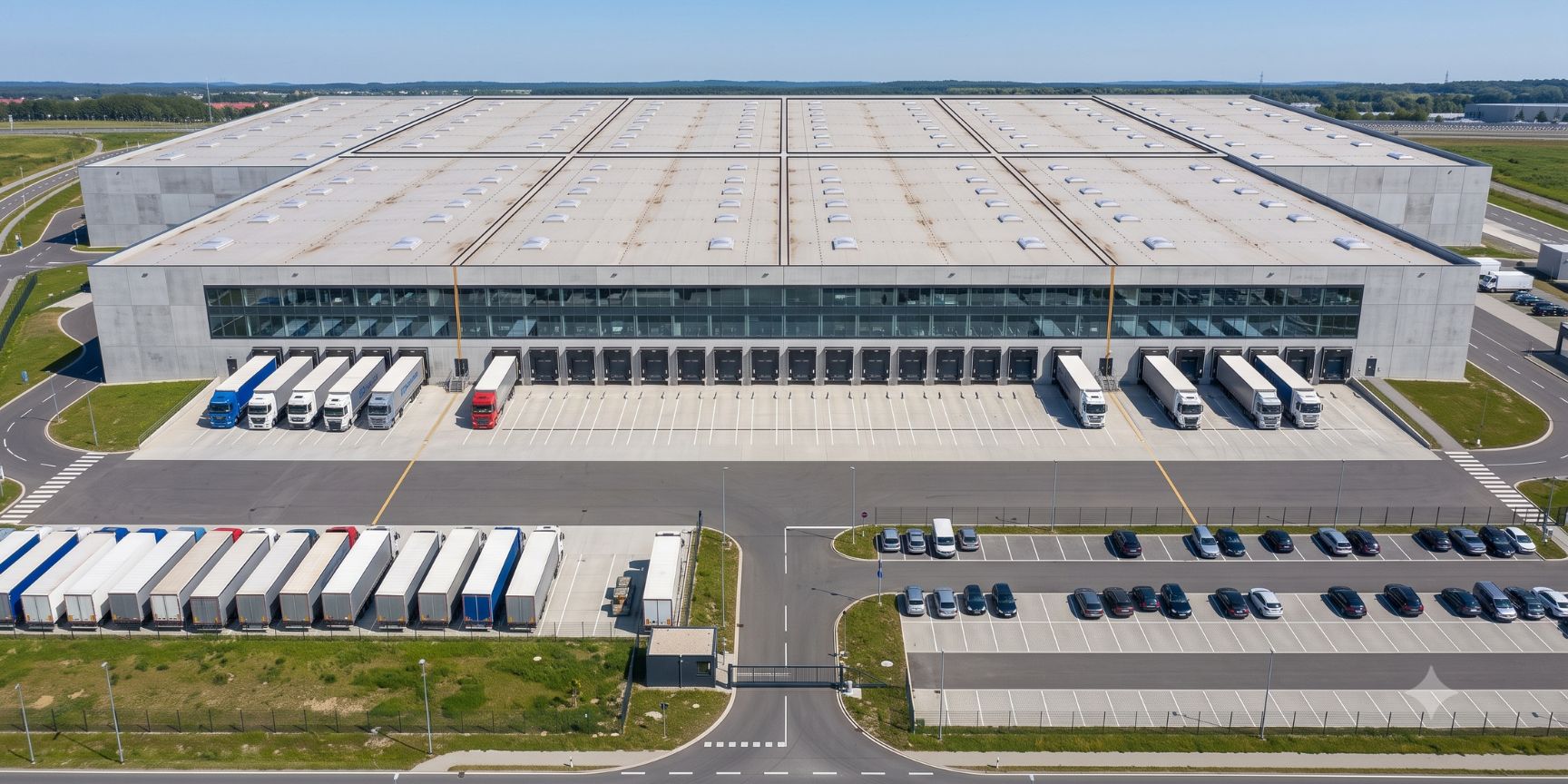

Aus Sicht der Immobilienlogistik ist das U-Shape-Layout ein massiver Werttreiber. Der wichtigste Fachbegriff lautet hier: Drittverwendungsfähigkeit. Wenn ein Logistik-Park neu entwickelt wird, weiß der Investor oft nicht, ob ein einziger Großmieter die gesamten 40.000 m² bezieht oder vier kleinere Mieter jeweils 10.000 m² benötigen. Da beim U-Shape-Layout alle Verladetore (Rampen) an einer Längsseite der Immobilie platziert sind, lässt sich die Halle durch das Einziehen von Brandwänden extrem flexibel in gleichwertige Brandabschnitte unterteilen. Jeder Mieter erhält so seinen eigenen Hallenabschnitt inklusive Vorplatz, Toren, Büro- und Mezzanineflächen.

Kontraktlogistik: Maximale Effizienz der Ressourcen

Für Kontraktlogistiker, die für verschiedene Kunden agieren (Multi-User-Warehouse), bietet die U-Form enorme operative Hebel:

• Personal-Pooling: Mitarbeiter können flexibel zwischen Wareneingang und Warenausgang wechseln, da diese räumlich direkt nebeneinanderliegen. Spitzenzeiten (Peaks) lassen sich so ohne Personalaufbau abfedern.
• Stapler-Optimierung: Ein Flurförderzeug (Stapler), das eine Palette im Wareneingang ins Regal fährt, kann auf dem Rückweg direkt eine kommissionierte Palette für den Warenausgang mit nach vorn nehmen. Leerfahrten werden drastisch reduziert.
• Sicherheit & Kontrolle: Da es nur eine Gebäudefront für den Waren- und Personenverkehr gibt, lässt sich das Gebäude (z. B. für TAPA-Zertifizierungen) deutlich einfacher überwachen und mit Zugangskontrollen versehen.

Grenzen und Herausforderungen der U-Form

Trotz der enormen Vorteile ist das U-Shape-Layout kein Allheilmittel. Die größte Herausforderung ist die Flächenkonkurrenz an der Rampenfront. Da sich sowohl ankommende als auch abgehende Waren, Staplerverkehr und Mitarbeiter in derselben Vorzone ballen, drohen bei Fehlplanungen schnell Engpässe (Bottlenecks). Eine großzügig dimensionierte Stau- und Bereitstellungszone vor den Toren ist zwingend erforderlich, was wertvolle Quadratmeter kostet, die nicht für Regalsysteme genutzt werden können.

Zahlen, Daten, Fakten: Kennzahlen für das Hallen-Layout

• Marktanteil: Schätzungen zufolge werden über 75 bis 80 % aller modernen spekulativ gebauten Multi-User-Logistikimmobilien in Europa auf Basis eines U-Shape-Layouts geplant.
• Hallentiefe: Das ideale Maß für einen effizienten U-förmigen Materialfluss liegt bei Hallentiefen zwischen 100 und 120 Metern. Ist die Halle tiefer, werden die Wege zum hintersten Regal zu unwirtschaftlich.
• Torquote: Für eine funktionierende U-Form wird im Standard eine Torquote von 1 Tor pro 1.000 m² Hallenfläche angesetzt, um den gleichzeitigen Ein- und Ausgangsverkehr zu bewältigen.

FAQ: Häufige Fragen zum U-Shape-Layout

Frage: Eignet sich das U-Shape-Layout für Cross-Docking? Antwort: Ja, hervorragend. Da Wareneingang und Warenausgang benachbart sind, kann eilige Ware direkt an der Rampe von einem Lkw in den anderen umgeladen werden, ohne tief in die Halle gefahren zu werden.

Frage: Wann ist ein I-Shape-Layout (Durchfluss) besser als ein U-Shape? Antwort: Das I-Shape-Layout ist überlegen bei reinen Produktionsversorgungen oder extrem hochvolumigen Hubs (z. B. Paketzentren), wo die Ware ohne Zwischenlagerung in einem kontinuierlichen, geradlinigen Strom fließen muss und die Halle von zwei Seiten von Lkw anfahrbar ist.

Frage: Kann ich eine bestehende I-Shape-Halle in ein U-Shape umwandeln? Antwort: Theoretisch ja, sofern auf einer Gebäudeseite genügend Lkw-Rampen und Rangiermöglichkeiten für einen kombinierten WE/WA-Verkehr vorhanden sind. Oft scheitert dies jedoch an den baulichen Gegebenheiten des Außengeländes.

Fazit: Die U-Form als Branchenstandard

Das U-Shape-Layout hat sich nicht ohne Grund als Standard in der Lager- und Logistikimmobilienbranche durchgesetzt. Es bietet den perfekten Kompromiss aus operativer Flexibilität für den Logistikdienstleister und langfristiger Vermietbarkeit für den Eigentümer. Wer seine Wegezeiten minimiert, Ressourcen bündelt und die Vorzonen clever dimensioniert, schöpft mit dieser Hallenform das maximale Renditepotenzial seiner Supply Chain aus.
