Anpassungsrampe in Lager

Definition und Funktionsweise

Eine Anpassungsrampe (oft auch Auffahrrampe, Logistikrampe oder Hoframpe genannt) ist eine bauliche oder mobile Vorrichtung, die dazu dient, einen größeren Höhenunterschied zwischen zwei Ebenen zu überwinden. Im Kontext der Logistikimmobilie verbindet sie meist das Hofniveau (Level 0) mit dem Rampenniveau (meist ca. 1,20 m Höhe) oder ermöglicht die direkte Beladung von LKW vom Boden aus, wenn keine festen Verladetore (Docks) vorhanden sind.

Im Gegensatz zur Überladebrücke, die nur geringe Höhenunterschiede zwischen LKW und Dockkante ausgleicht, ist die Anpassungsrampe eine lange schiefe Ebene, die es Gabelstaplern und Flurförderzeugen ermöglicht, in die Halle oder aus der Halle herauszufahren.

Relevanz für Kontraktlogistik und Logistikimmobilien

Für Investoren, Projektentwickler und Kontraktlogistiker ist das Vorhandensein von Anpassungsrampen ein wesentliches Qualitätsmerkmal einer „Drittverwendungsfähigen“ Immobilie.

• Multifunktionalität: Eine reine Dock-Halle ist für „Last Mile“-Zusteller oft unbrauchbar, da Sprinter und Kleintransporter nicht an 1,20 m hohen Docks andocken können. Eine Anpassungsrampe ermöglicht es, diese Fahrzeuge in die Halle zu fahren (Drive-In).
• Prozesseffizienz: Sie erlaubt den schnellen Austausch von Staplern zwischen verschiedenen Hallenabschnitten oder den Außenbereich, ohne aufwendige Hebetechnik.
• Wertsteigerung: Logistikimmobilien mit einer Kombination aus Sektionaltoren auf ebenerdiger Zufahrt (via Rampe) und klassischen Docks erzielen höhere Mietpreise, da sie flexibler nutzbar sind.

Bauarten: Fest vs. Mobil

Man unterscheidet grundsätzlich zwei Hauptkategorien, die je nach Mietvertrag und baulichen Gegebenheiten zum Einsatz kommen:

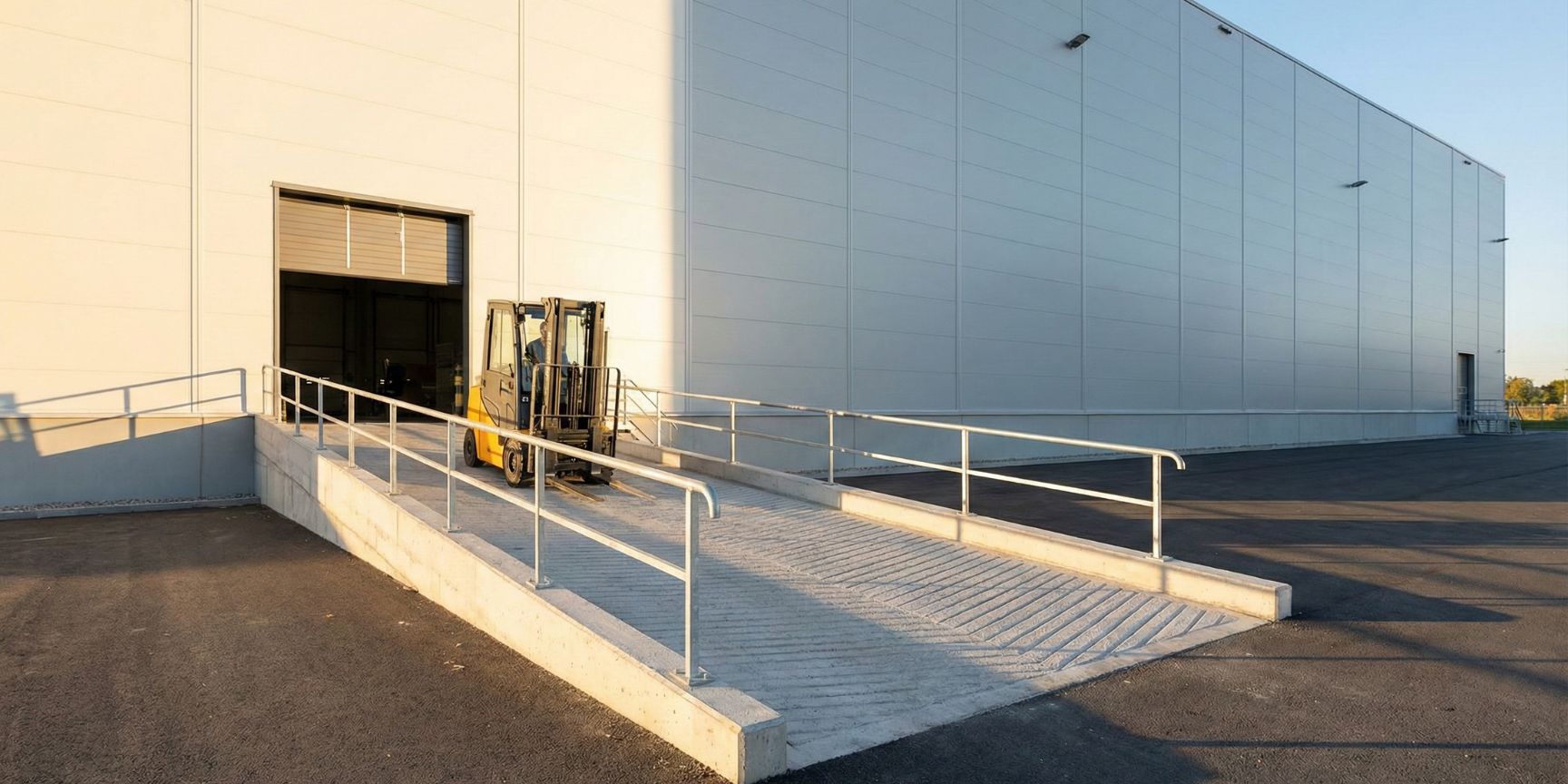

Die feste Betonrampe

Diese ist integraler Bestandteil der Immobilie. Sie wird meist an der Stirnseite oder Längsseite einer Logistikhalle gegossen.

• Vorteile: Extrem langlebig, hohe Tragkraft, wartungsarm.
• Nachteile: Nimmt permanent Platz auf dem Rangierhof weg, nicht flexibel veränderbar.

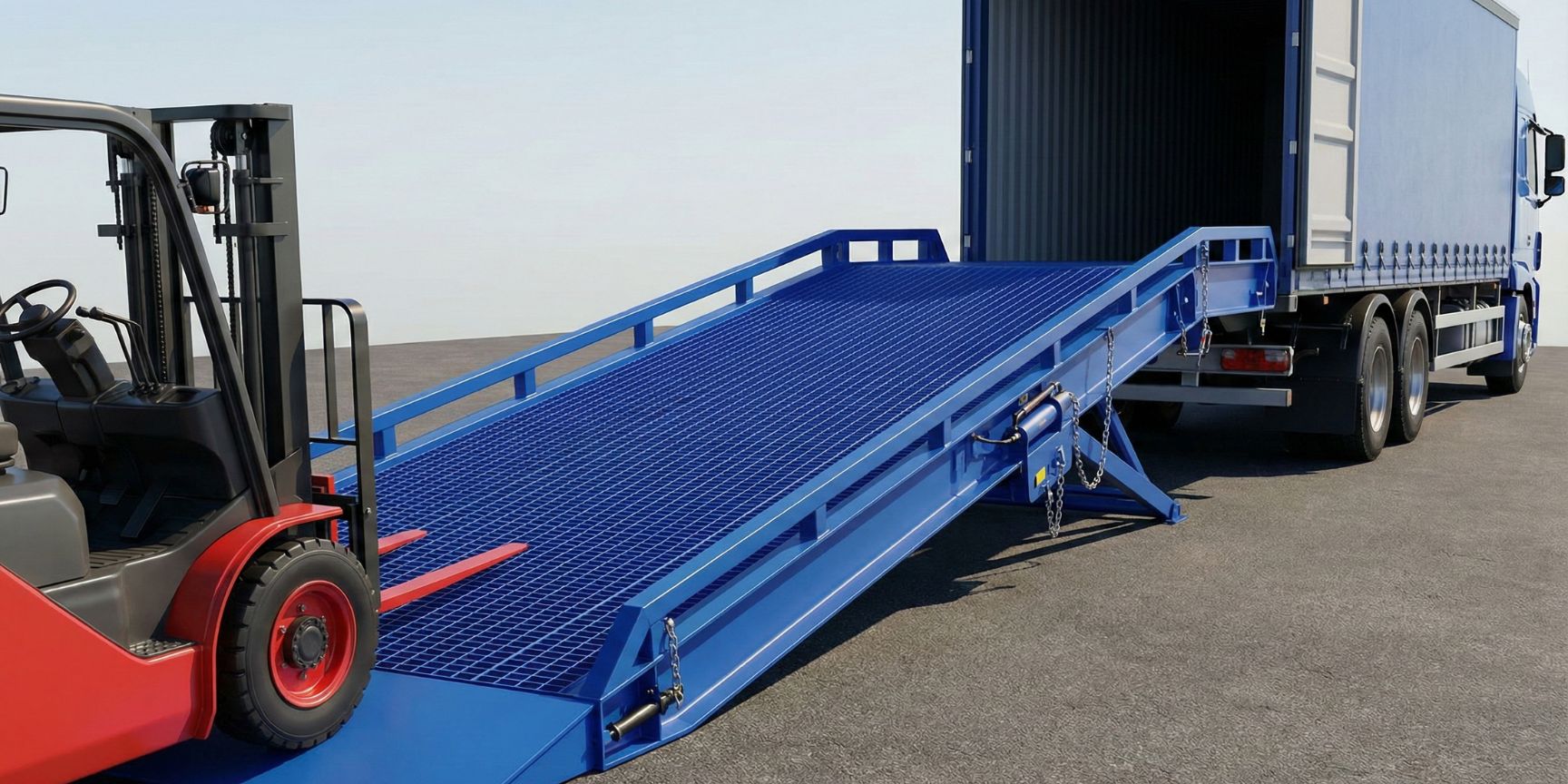

Die mobile Stahlrampe (Mobile Yard Ramp)

Diese Variante wird oft in der Kontraktlogistik bei saisonalen Peaks oder in angemieteten Hallen ohne ausreichende Infrastruktur genutzt. Sie wird per Stapler an die LKW-Ladefläche oder das Hallentor rangiert.

• Vorteile: Flexibel, kein Baugenehmigungsverfahren (da „Fliegender Bau“), hoher Wiederverkaufswert.
• Nachteile: Wartungsintensiver (Hydraulik, Gitterrost), oft geringere Nutzbreite.

Technische Parameter: Steigung und Länge

Dies ist der kritischste Punkt bei der Planung. Eine falsch berechnete Rampe wird zur Gefahr oder zur Unmöglichkeit für bestimmte Flurförderzeuge (FFZ).

Die Kernfrage:Wie lang muss eine Rampe sein? Die Länge ergibt sich aus dem zu überwindenden Höhenunterschied und der zulässigen Steigung ( in %).

Richtwerte für die Steigung:

• Handhubwagen / Elektro-Ameise: Max. 3 – 5 % (sonst setzt das Gerät auf oder die Bremse hält nicht).
• Gabelstapler (Elektro/Diesel): Max. 10 – 12,5 %.
• PKW / Sprinter: Max. 15 %.

Beispielrechnung: Soll ein Höhenunterschied von 1,20 m (Standard-Rampenhöhe) für Gabelstapler (max. 10 % Steigung) überwunden werden, muss die Rampe mindestens 12 Meter lang sein. Hinzu kommen oben und unten waagerechte Auslaufzonen, um das „Aufsetzen“ des Staplers (Bodenfreiheit!) zu verhindern.

Konstruktive Sicherheitsmerkmale (Knickwinkel & Oberfläche)

Eine einfache Schräge reicht nicht aus. Um die Arbeitssicherheit gemäß DGUV Regel 108-006 zu gewährleisten, müssen folgende Aspekte beachtet werden:

1. Böschungswinkel (Knickwinkel): Der Übergang von der Schräge in die Ebene darf nicht abrupt sein. Er muss sanft gerundet sein, damit der Stapler mit seinen Gabelzinken oder dem Batteriekasten nicht aufsetzt.
2. Rutschhemmung: Außenrampen sind Witterungseinflüssen ausgesetzt. Beton muss besenstrich-rau ausgeführt oder geriffelt sein. Stahlrampen benötigen verzahnte Gitterroste (mindestens Rutschhemmungsklasse R12 oder R13).
3. Seitenbegrenzung: Ein Randstein oder Geländer ist Pflicht, um das seitliche Abstürzen der FFZ zu verhindern.
4. Überdachung: Hochwertige Anpassungsrampen sind überdacht oder beheizbar, um Glatteisbildung im Winter zu vermeiden.

Fragen und Antworten (Q&A) zur Anpassungsrampe

Frage: Brauche ich eine Baugenehmigung für eine mobile Anpassungsrampe?Antwort: In der Regel nein, da mobile Rampen als „Geräte“ oder „fliegende Bauten“ gelten, solange sie nicht fest mit dem Boden verankert sind. Bei festen Betonrampen ist eine Baugenehmigung zwingend erforderlich.

Frage: Was kostet eine Anpassungsrampe?Antwort: Eine mobile Industriestahlrampe (Tragkraft 7-10 Tonnen) kostet je nach Ausstattung zwischen 10.000 € und 20.000 €. Eine feste Betonrampe ist stark abhängig von Erdarbeiten und Fundament, liegt aber oft im ähnlichen Bereich, hält jedoch Jahrzehnte.

Frage: Kann ich jede Rampe mit jedem Stapler befahren?Antwort: Nein. Frontstapler schaffen Steigungen gut. Lagertechnikgeräte (Schubmaststapler, Niederhubwagen) haben oft nur eine geringe Bodenfreiheit und schwächere Antriebsmotoren. Für diese Geräte sind Standard-Rampen oft zu steil.

Frage: Wie breit sollte die Rampe sein?Antwort: Für einen sicheren Begegnungsverkehr (falls nötig) oder komfortables Rangieren sollte die Breite mindestens 2,50 m bis 3,00 m betragen. Einbahn-Rampen sollten mindestens die Fahrzeugbreite + 70 cm Sicherheitsabstand aufweisen.

Strategische Planung für Facility Manager

Bei der Planung neuer Lagerhallen sollte immer mindestens eine ebenerdige Zufahrt via Anpassungsrampe eingeplant werden. In der Praxis zeigt sich oft folgendes Problem: Eine Halle hat 50 Tore, aber keine Rampe. Wenn nun eine schwere Maschine zur Wartung in die Halle muss oder ein Gabelstapler ausgetauscht wird, muss ein teurer Autokran bestellt werden, um das Gerät über das Tor zu heben. Eine Anpassungsrampe amortisiert sich hier oft schon durch die Einsparung externer Dienstleister und die Flexibilität im Tagesgeschäft.

Fazit

Die Anpassungsrampe ist weit mehr als nur ein Stück Beton oder Stahl. Sie ist ein wesentliches Flexibilitätsinstrument in der modernen Logistikimmobilie. Während Überladebrücken den Standardumschlag sichern, sorgen Anpassungsrampen für die Anbindung der „Non-Standard“-Verkehre (Sprinter, Staplerverkehr, Großgeräte). Bei der Auswahl ist der Neigungswinkel der limitierende Faktor – hier sollte im Zweifel immer flacher (und damit länger) gebaut werden, um die Kompatibilität mit zukünftigen Flurförderzeugen zu gewährleisten.
