X-Ray Technologie im Lager
Inhaltsverzeichnis
Was ist Röntgen-Technologie in der Logistik?

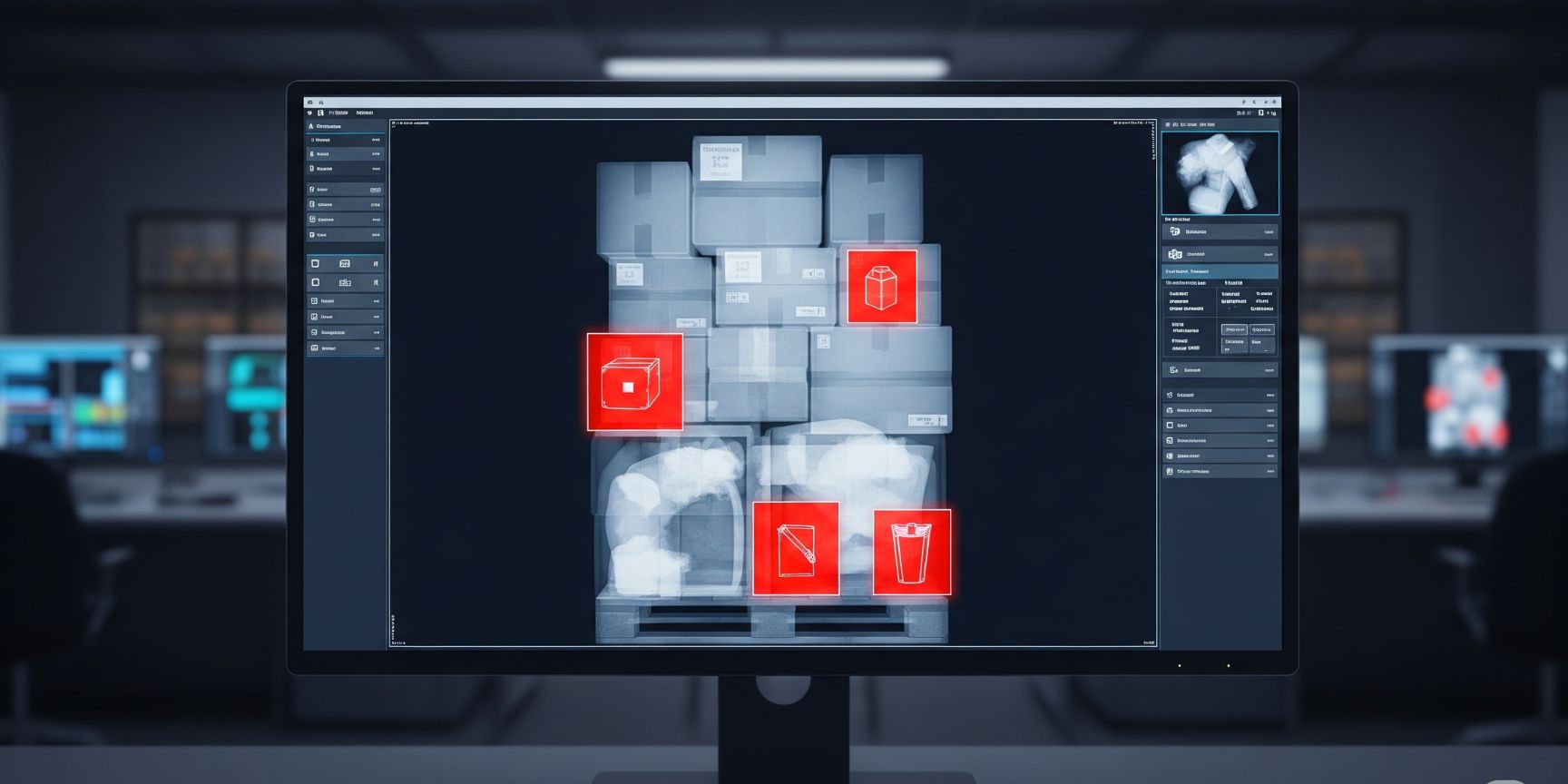

In der Logistik bezieht sich die Röntgen-Technologie auf den Einsatz von Röntgenstrahlen zur zerstörungsfreien Prüfung und Analyse von Waren, Paketen und kompletten Ladeeinheiten wie Paletten. Ähnlich wie bei der medizinischen Diagnostik oder der Sicherheitskontrolle an Flughäfen werden Objekte mit ionisierender Strahlung durchleuchtet. Ein Detektor auf der gegenüberliegenden Seite erfasst die je nach Materialdichte und -dicke abgeschwächte Strahlung und wandelt sie in ein digitales Graustufenbild um. Dieses Bild, ein sogenanntes Radiogramm, gibt detaillierten Aufschluss über den Inhalt, die Vollständigkeit, die Anordnung und den Zustand der durchleuchteten Einheit, ohne dass diese physisch geöffnet werden muss. Moderne Systeme nutzen fortschrittliche Algorithmen und zunehmend künstliche Intelligenz (KI), um diese Bilder automatisch auszuwerten und Abweichungen vom Soll-Zustand in Echtzeit zu erkennen.
Anwendungsbereiche in Lager und Logistikhalle
Die Einsatzmöglichkeiten von Röntgensystemen in der Lagerlogistik sind vielfältig und bieten erhebliches Optimierungspotenzial für die Prozesssicherheit und Effizienz.
- Vollständigkeitskontrolle: Im Wareneingang und -ausgang kann per Röntgen-Scan sekundenschnell überprüft werden, ob Lieferungen und kommissionierte Aufträge komplett sind. Fehlende oder falsch zugeordnete Artikel in einem Karton oder auf einer Palette werden sofort sichtbar.
- Qualitätssicherung: Die Technologie ermöglicht die Identifikation von beschädigter Ware (z. B. Bruch, Verformung), Produktfehlern oder Fremdkörpern innerhalb der Verpackung. Dies ist besonders in Branchen wie der Lebensmittel-, Pharma- und Elektronikindustrie von entscheidender Bedeutung.
- Identifikation und Verifikation: Unklare oder fehlende Etiketten stellen kein Hindernis mehr dar. Durch den "Blick" in das Innere können Produkte anhand ihrer Form, Größe oder inneren Struktur identifiziert und Sendungen dem richtigen Auftrag zugeordnet werden.
- Sicherheitsprüfungen (Security Screening): Besonders im Bereich der Luftfracht, aber auch in sensiblen Lagerbereichen, dient die Röntgentechnologie der Überprüfung auf unerlaubte, undeklarierte oder gefährliche Gegenstände (Gefahrgut).
- Prozessoptimierung: Die automatisierte Erfassung von Produkteigenschaften wie Größe, Form und Anzahl kann zur Optimierung von Lagerplatzvergabe, zur automatisierten Datenverbuchung im Lagerverwaltungssystem (LVS) und zur Stammdatenpflege genutzt werden.
Technische Implementierung und Integration

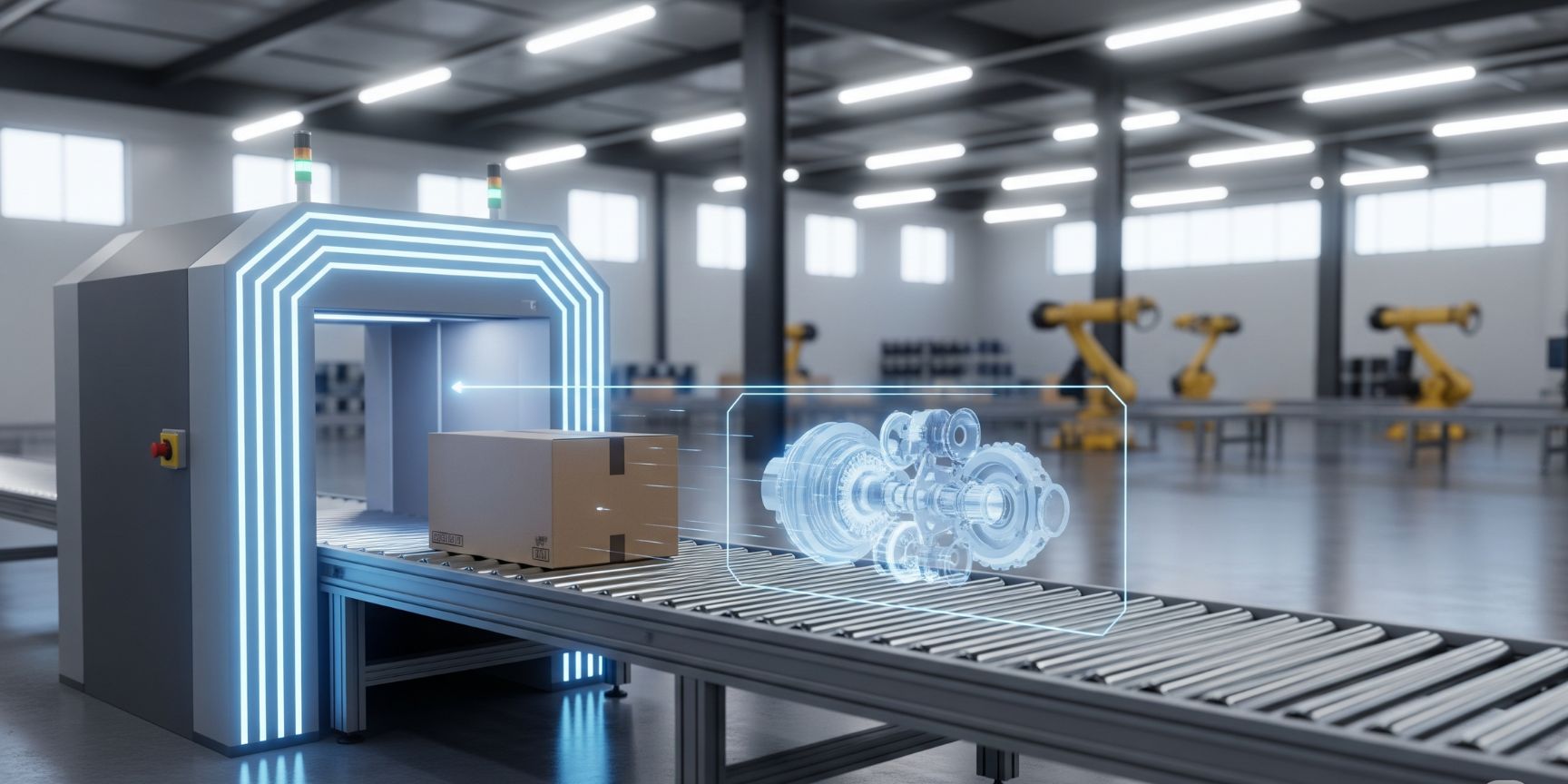

Die Integration von Röntgensystemen in eine Logistikhalle erfordert eine sorgfältige Planung. Die Systeme können als eigenständige Prüfstationen (Stand-alone-Lösungen) für stichprobenartige Kontrollen oder vollständig integriert in bestehende Fördertechnikanlagen (In-line-Lösungen) implementiert werden. Bei In-line-Systemen werden Pakete oder Paletten ohne Unterbrechung des Materialflusses während des Transports auf dem Förderband gescannt. Dies ermöglicht eine 100%-Kontrolle bei hohen Durchsatzgeschwindigkeiten. Die informationstechnische Anbindung an das übergeordnete Lagerverwaltungs- oder Warenwirtschaftssystem (ERP) ist entscheidend. Die vom Röntgensystem erfassten Daten (z. B. Gewicht, Volumen, Bilddaten, Prüfergebnis "OK/Nicht-OK") werden in Echtzeit übermittelt und lösen automatisierte Folgeprozesse aus, wie das Ausschleusen fehlerhafter Einheiten in einen Sperrbereich oder die automatische Verbuchung im System.
Anforderungen an die Logistikimmobilie
Der Einsatz von Röntgentechnologie stellt spezifische Anforderungen an die baulichen Gegebenheiten einer Logistikhalle. Der wichtigste Aspekt ist der Strahlenschutz. Die Bereiche, in denen die Röntgensysteme betrieben werden, müssen gemäß den gesetzlichen Vorschriften (in Deutschland z. B. die Strahlenschutzverordnung) als Kontroll- oder Überwachungsbereich ausgewiesen und abgeschirmt sein. Dies geschieht in der Regel durch die vollständige Einhausung der Anlage mit Bleiplatten oder speziell abgeschirmten Tunneln an Ein- und Auslauf. Zugangstüren müssen durch Sicherheitsschalter verriegelt sein, die das System bei Öffnung sofort abschalten. Auch die Statik des Hallenbodens muss für das Gewicht der oft mehrere Tonnen schweren Anlagen ausgelegt sein. Des Weiteren ist eine stabile und leistungsfähige Stromversorgung sowie eine adäquate IT-Infrastruktur (Netzwerkanbindung, Serverkapazität) für die Datenübertragung und -speicherung unerlässlich.
Vorteile und Herausforderungen im Überblick
| Vorteile | Herausforderungen |
| ✅ Effizienzsteigerung: Automatisierte Kontrollen reduzieren manuelle Prüfprozesse und beschleunigen den Warenumschlag erheblich. | 🔻 Hohe Investitionskosten: Die Anschaffung, Installation und Inbetriebnahme von Röntgensystemen ist kapitalintensiv. |
| ✅ Fehlerreduktion: Die Senkung der Fehlerquote bei Kommissionierung und Versand führt zu höherer Kundenzufriedenheit und geringeren Retourenkosten. | 🔻 Strahlenschutz-Auflagen: Die Einhaltung der strengen gesetzlichen Auflagen erfordert Fachkenntnis, bauliche Maßnahmen und einen bestellten Strahlenschutzbeauftragten. |
| ✅ Prozesstransparenz: Die lückenlose, bildliche Dokumentation des Warenzustands schafft Transparenz in der Lieferkette und dient als Nachweis bei Reklamationen. | 🔻 Mitarbeiterschulung: Das Personal muss für den sicheren Betrieb und die Grundlagen der Bildauswertung geschult werden. |
| ✅ Erhöhte Sicherheit: Die Aufdeckung von Schmuggelware, Gefahrgütern oder Produktpiraterie erhöht die Sicherheit im gesamten Logistikprozess. | 🔻 Datenmanagement: Die Verarbeitung und Speicherung der großen anfallenden Bild- und Datenmengen erfordert eine leistungsfähige IT-Infrastruktur. |
Zukunftsausblick: KI und selbstlernende Systeme
Die Zukunft der Röntgentechnologie in der Logistik liegt in der tiefen Integration mit künstlicher Intelligenz und maschinellem Lernen. Zukünftige Systeme werden nicht nur vordefinierte Fehler erkennen, sondern selbstlernend Anomalien identifizieren und komplexe Muster analysieren können. Beispielsweise könnte eine KI lernen, den optimalen Füllgrad einer Palette zu beurteilen, feinste Haarrisse in Bauteilen zu detektieren oder organische von anorganischen Materialien zu unterscheiden. Diese fortschrittliche, automatisierte Bildauswertung, gekoppelt an vollautomatisierte Robotik-Systeme zum Handling der geprüften Einheiten, wird die Vision der "gläsernen Logistikhalle" weiter vorantreiben und ein neues Level der Prozesssicherheit und Autonomie ermöglichen.
